Магнитофоны и магнитолы «Беларусь»

В этой статье я попытаюсь в общем плане рассказать о магнитофонах и магнитолах «Беларусь», которые производились Могилёвским РУП ДП «Зенит» с конца 80-х годов и почти вплоть до сегодняшнего временитекст составлялся в 2010 году. Я не специалист, поэтому расскажу как могу об этих интересных магнитофонах с точки зрения рядового пользователя.

Речь в статье пойдёт о магнитофонах моделей «Беларусь М-310С», «М-410С» и т.п., т.е. далее под названием «Беларусь» я буду подразумевать именно такие магнитофоны:

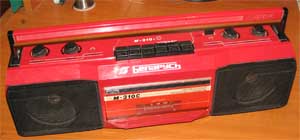

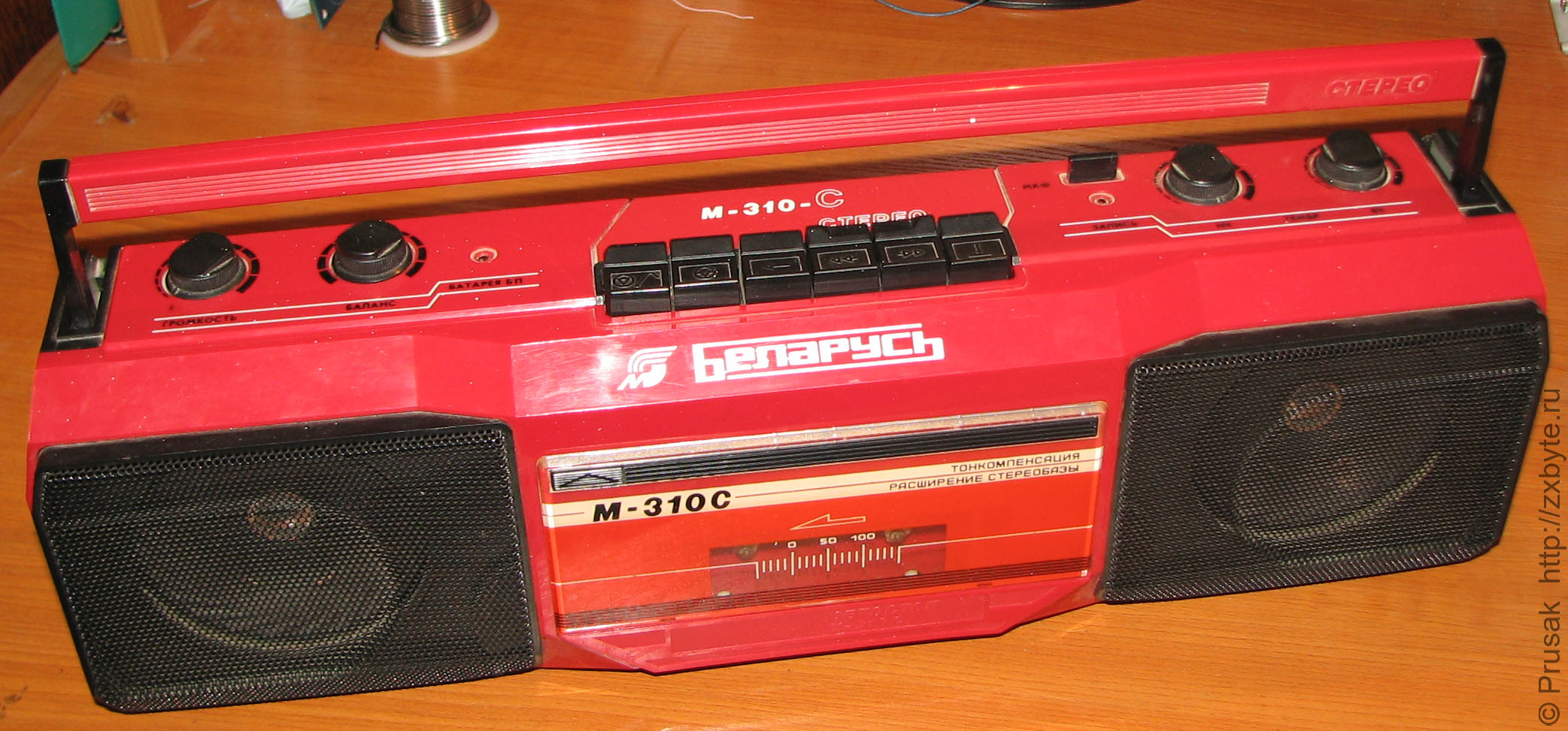

Типичный представитель семейства магнитофонов ″Беларусь″

К сожалению, в печатных изданиях, да и в интернете мало информации по магнитофонам «Беларусь». Даже на сайте завода-изготовителя почти ничего не написано об этих магнитофонах. Посему я постараюсь, насколько получится, восполнить пробел, связанный с информацией об этих магнитофонах.

Логотип завода РУП ДП «Зенит» (в формате svg)

Логотип на магнитофоне «Беларусь М-310С» (в формате svg)

Логотип на экспортном варианте магнитофона «Беларусь М-310С» (в формате svg)

Логотип на магнитофоне «Беларусь М-410С» (в формате svg)

Логотип на магнитофоне «Беларусь М-322С» (в формате svg)

Магнитофоны выгодно отличаются по дизайну от более ранних вариантов «Беларусь-302». Кроме того, их компоновка такова, что магнитофон разбирается без особых усилий - корпус разделяется на три части, открывая доступ к обслуживанию лентопротяжного механизма и плат.

По крайней мере у нас их часто использовали для работы с компьютерами ZX-Spectrum и с компьютером «Байт» в частности.

Примено так выглядело рабочее место с компьютером «Байт» в то время

У магнитофонов раздельные разъёмы линейного выхода и входа для записи, поэтому к ним без переделок подходит магнитофонный кабель «Байта».

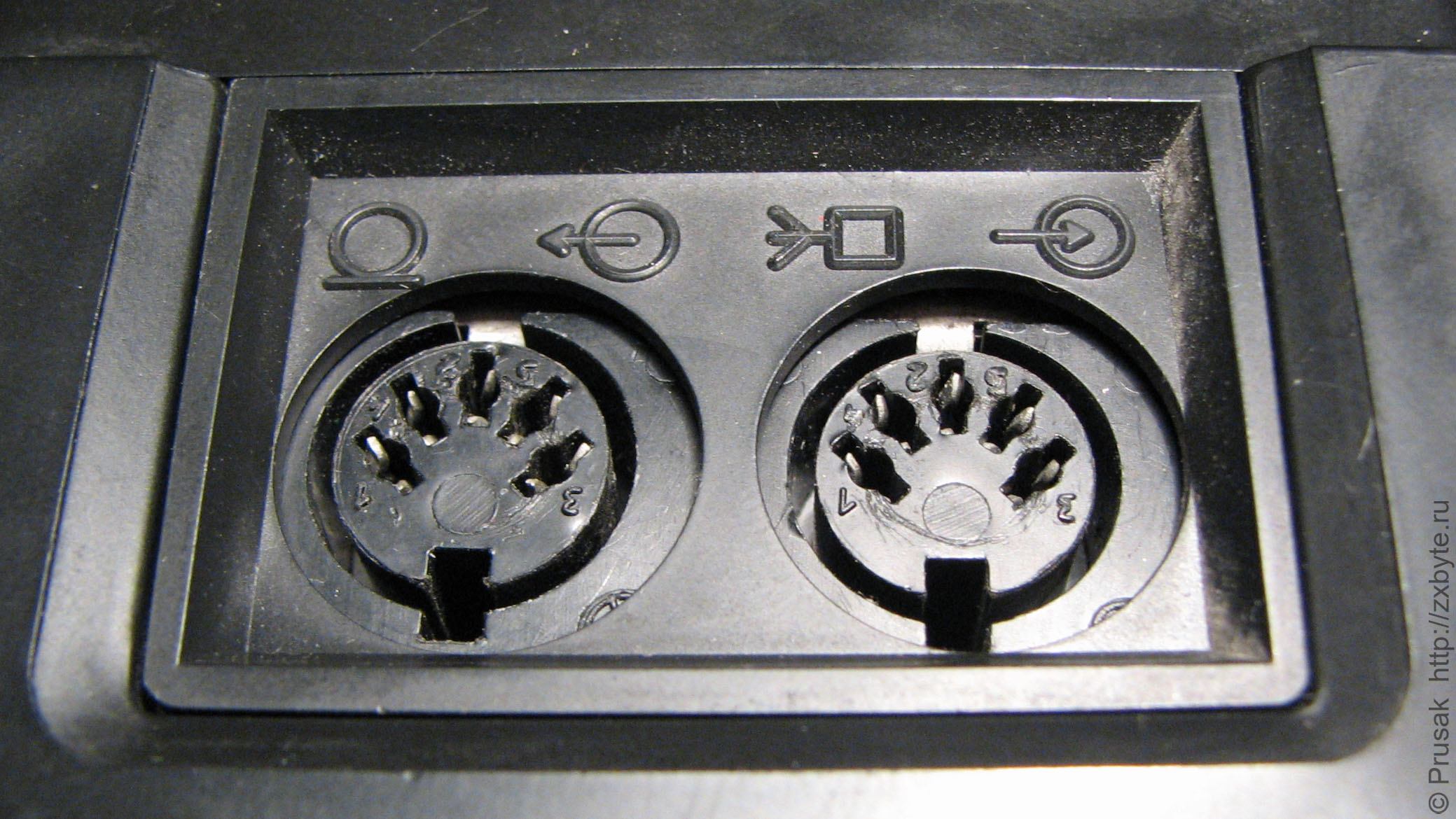

Разъёмы линейного выхода и входа

В конструкцию магнитофона введён автостоп. Суть его работы в следующем: на обратную поверхность шкива подкассетного узла нанесены светлой краской риски:

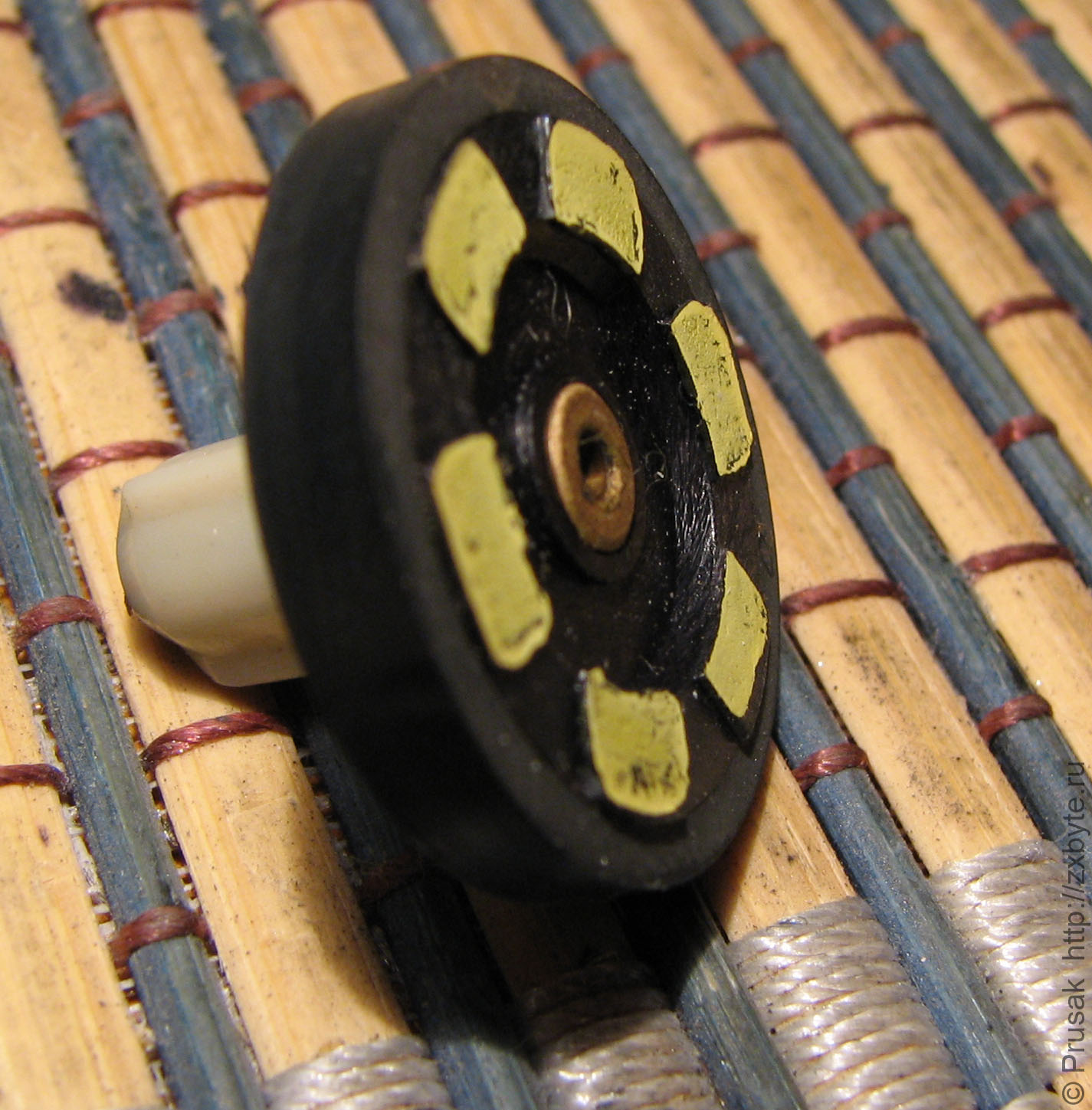

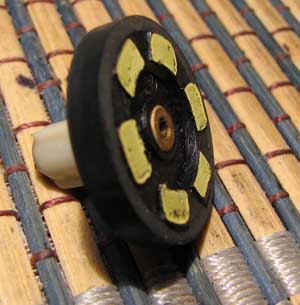

Шкив подкассетного узла магнитофона ″Беларусь″

Под шкивом находится оптопара открытого типа (АОТ137). Свет от светодиода оптопары отражается от рисок и попадает на фототранзистор оптопары. Пока шкив вращается, транзистор открывается/закрывается с некоторой периодичностью. Как только шкив останавливается, импульсы с оптопары перестают поступать. При помощи несложной схемы при отсутствии импульсов спустя некоторое время срабатывает электромагнит, который переводит ЛПМ в режим останова.

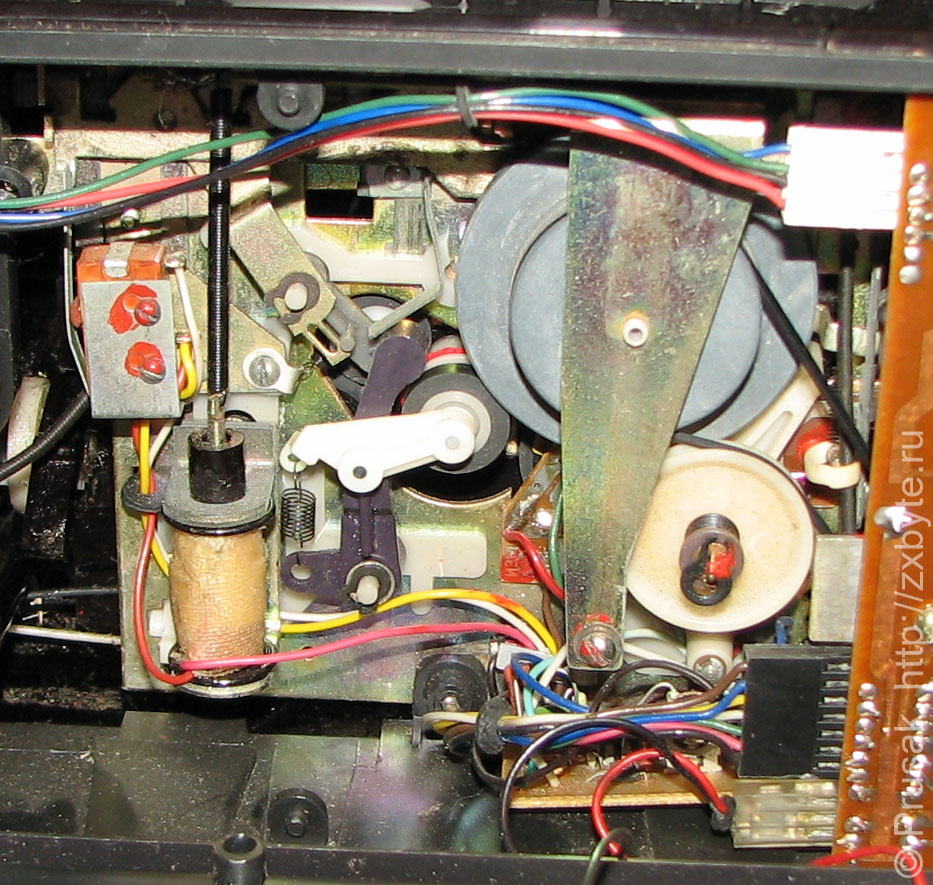

Электромагнит автостопа

Почти во всех магнитофонах «Беларусь» используется «стандартный» регулятор частоты вращения двигателя (РЧВ). «Стандартный» потому, что его встречал не только в магнитофонах «Беларусь», а ещё в некоторых отечественных магнитофонах.

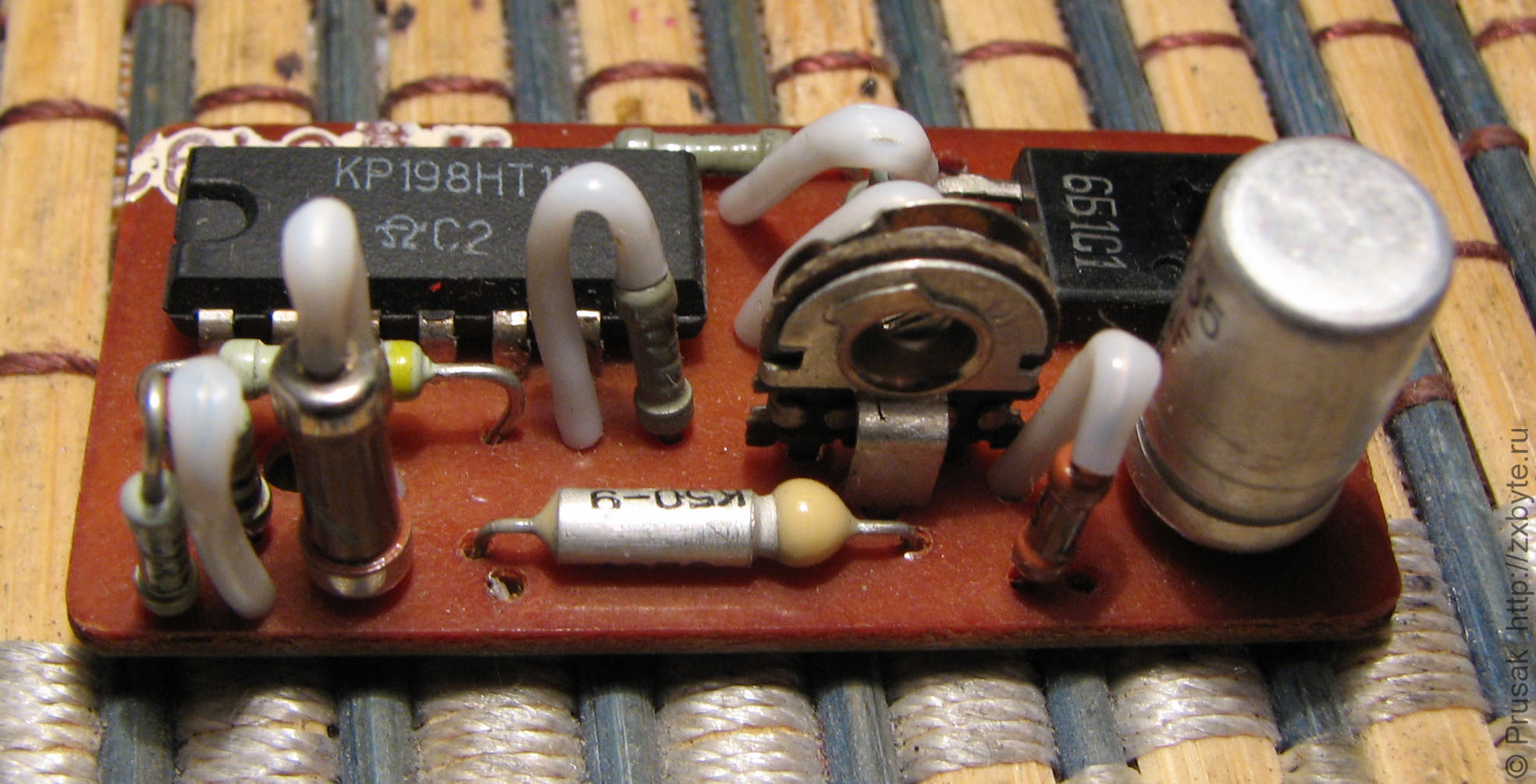

Регулятор частоты вращения двигателя

Механизм открытия кассетоприёмника реализован на тросике. При глубоком нажатии на клавишу «стоп» тросик натягивается и освобождает кассетоприёмник, который плавно открывается при помощи шестерни, вращающейся с усилием.

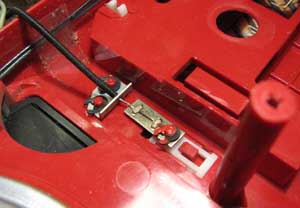

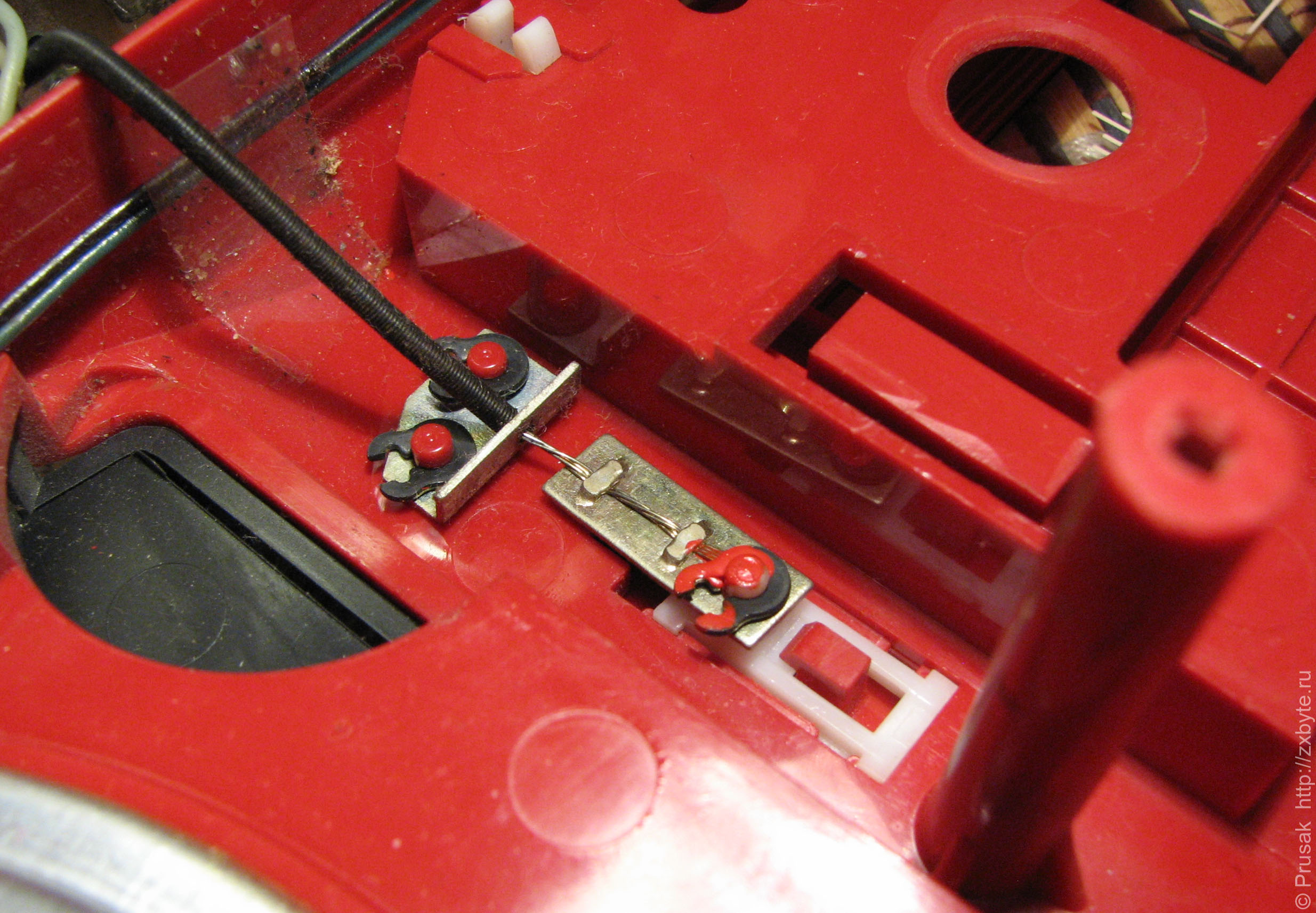

Тросик, закреплённый к кассетоприёмнику

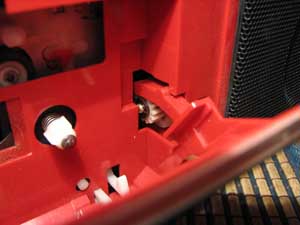

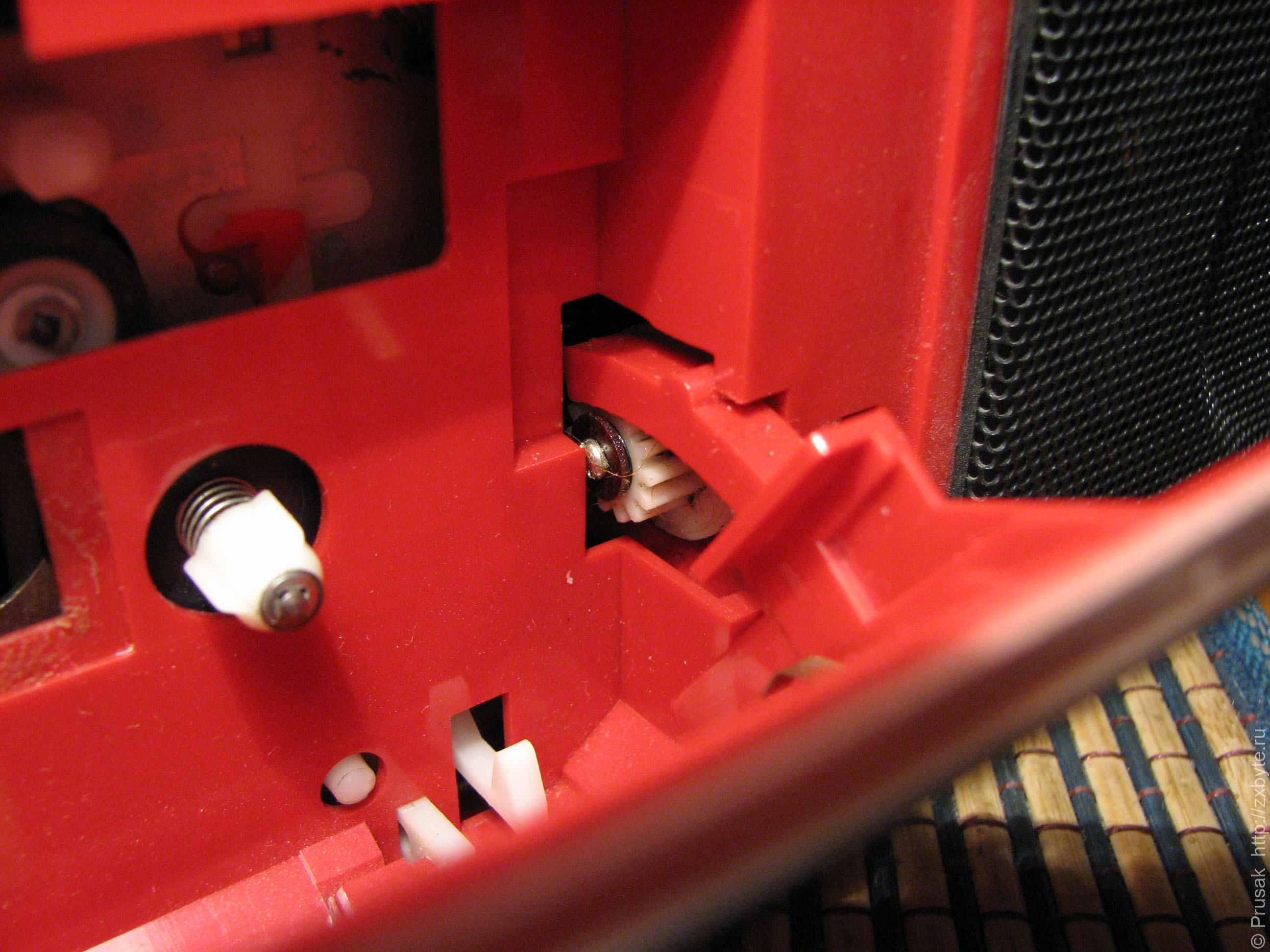

Шестерня-замедлитель

Тросик, закреплённый к кассетоприёмнику

Шестерня-замедлитель

Также при помощи тросика включается режим записи. При нажатии кнопки «запись» усилие через тросик передаётся на многоконтактный переключатель П2К, переводящий магнитофон в режим записи.

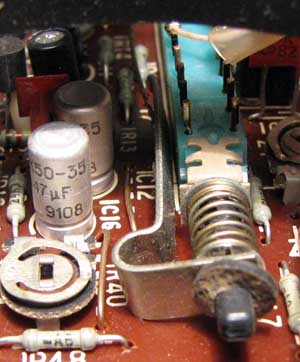

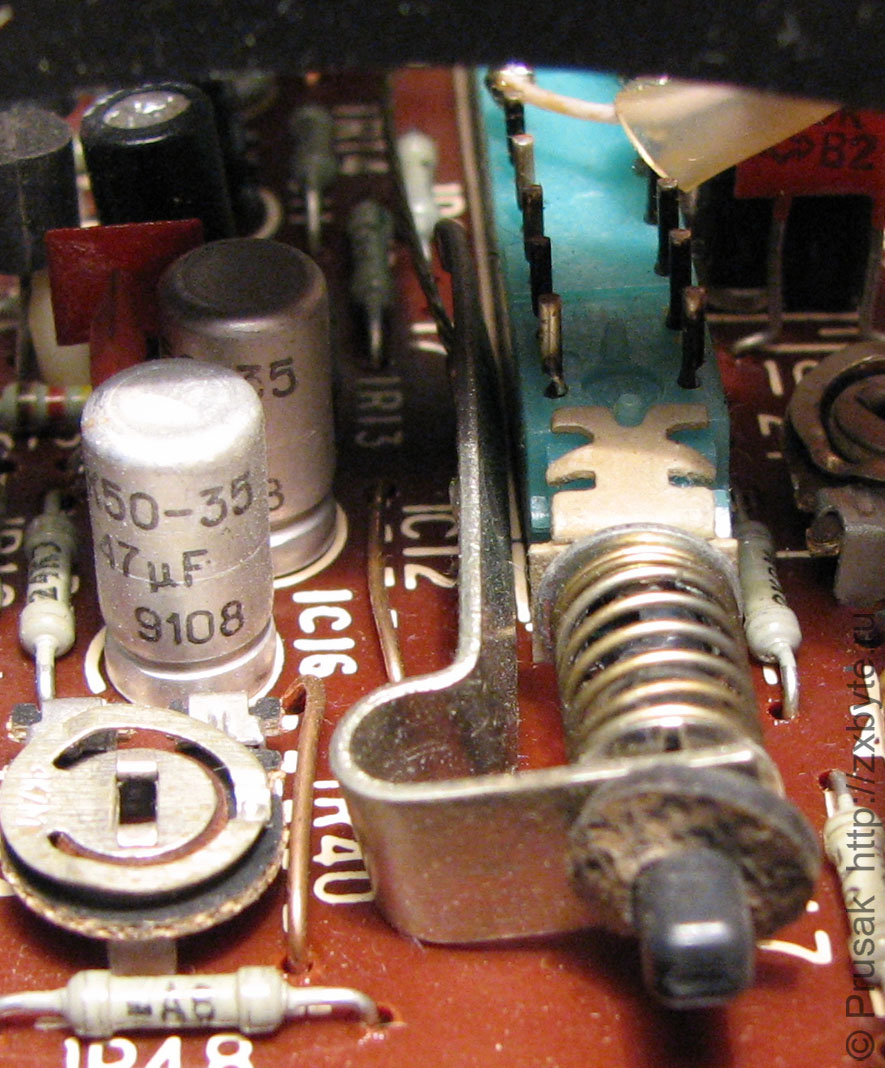

Переключатель магнитофона в режим записи

Во всех магнитофонах «Беларусь» есть автоматическая регулировка уровня записи (АРУЗ). С одной стороны это хорошо, а с другой - при записи файлов с «Байта» в начале записи получается неприятный скачок уровня сигнала, и лишь потом, когда АРУЗ настраивается на входной сигнал с компьютера, сигнал записывается в нормальном виде.

Не знаю почему, но во многих магнитофонах «Беларусь» не установлен разъём выхода на наушники. Место на плате под него есть, но сам разъём не впаян, в при этом в руководстве по эксплуатации вклеен листок с указанием, что магнитофон собран без разъёма для наушников:

Неисправности магнитофонов «Беларусь» и их устранение

Немного из своего опыта ремонта и восстановления магнитофонов «Беларусь»:

- Чаще всего высыхают электролиты на платах. Обычно это сопровождается потерей низких частот при воспроизведении или записи сигнала. Рекомендуется поменять все советские электролиты на «нормальные» конденсаторы.

- От старости (или от низкого качества) «плывут» резиновые детали в лентопротяжном механизме. Очень неприятная ситуация. Во-первых такую «поплывшую» резину очень трудно счищать. Помогает вата и спирт. И то после такой процедуры все руки черные от резины. Во-вторых детали с «поплывшей» резиной приходится менять на новые. Поэтому необходимо иметь под рукой пару механизмов-«доноров», откуда можно по мере надобности откручивать нужные детали.

- У некоторых сдвоенных переменных резисторов наблюдается неравномерная регулировка сопротивления. Т.е. например, при полностью повёрнутой влево ручке регулировки громкости на одном канале, как и положено, сигнала нет, а на втором есть.

Напоследок фотография всех моделей «Беларусей», которые мне удалось найти на данный момент.

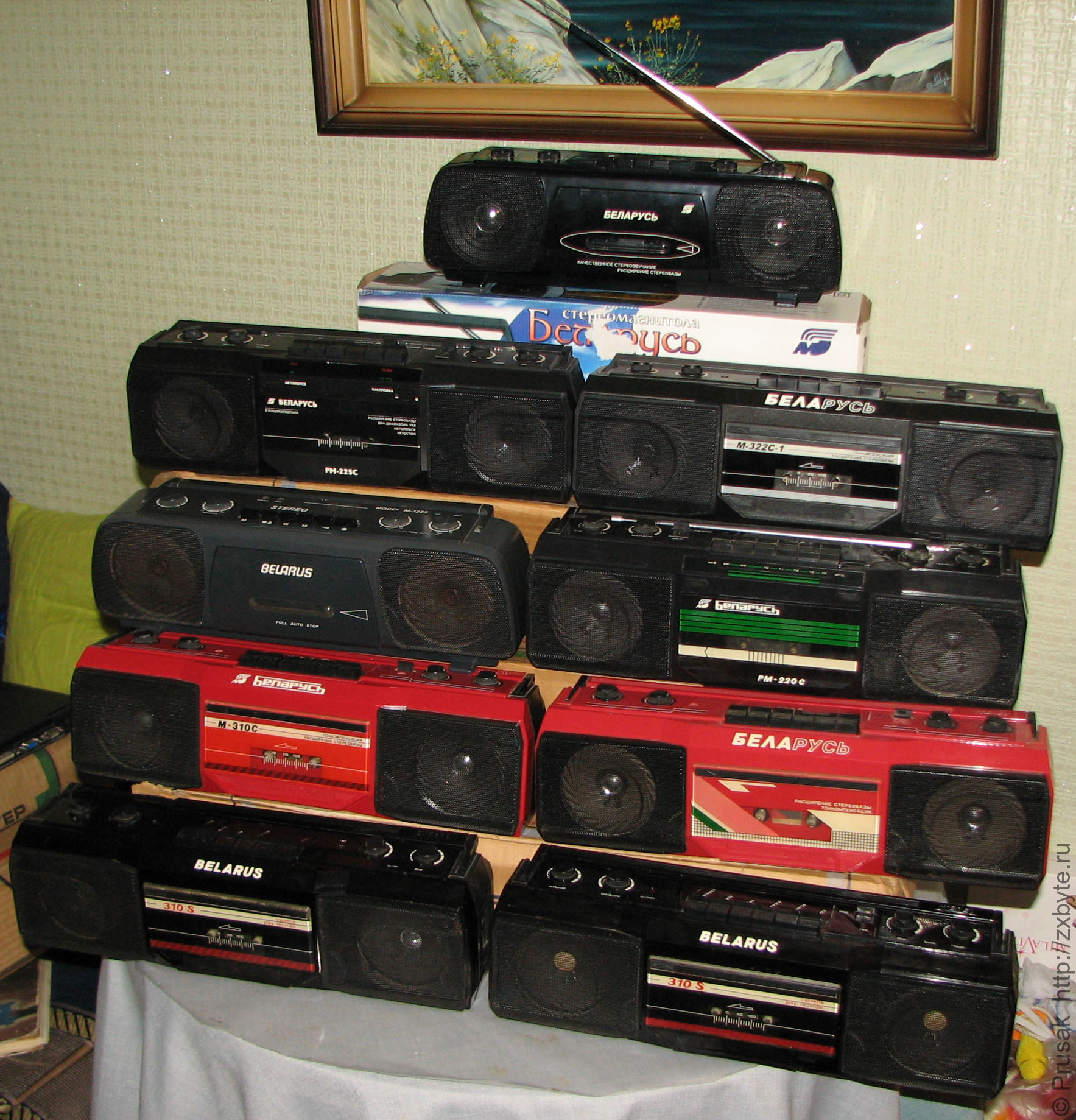

Коллекция магнитофонов и магнитол «Беларусь» (все аппараты на фотографии разные, одинаковых тут нет)

Это общая информация по семейству магнитофонов. Более подробно по каждой из найденных мной моделей магнитофонов «Беларусь» я написал в отдельном подразделе.

Видеоматериалы про магнитофоны «Беларусь»

Про завод «Зенит» снята отдельная передача из цикла «Судьба гигантов» (Эфир от 1 апреля 2016 г.):

Судьба гигантов - про завод «Зенит»

Ближе к концу выпуска «засветился» и ваш покорный слуга :)

Скачать документацию по магнитофонам «Беларусь»

Все найденные мной схемы и руководства качать можно прямо здесь (все сканированные руководства и схемы сделаны с отличным качеством, все надписи на схемах хорошо читаются):

Скачать:
		Описание магнитофона «Беларусь М-310С» из журнала «Радиолюбитель»
		Руководство по эксплуатации и схема магнитофона «Беларусь М-310С» 1991 года выпуска
		Руководство по эксплуатации и схема магнитофона «Беларусь М-310С» 1992 года выпуска
		Руководство по эксплуатации и схема магнитофона «Беларусь М-410С»
		Руководство по эксплуатации магнитофона «Беларусь М-322С-1»В архиве только руководство по эксплуатации. Магнитофон при продаже схемой не комплектовался!
		Руководство по эксплуатации магнитолы «Беларусь РМ-225С»Магнитола при продаже схемой не комплектовалась
		Руководство по эксплуатации магнитолы «Беларусь РМ-223С» и её исполнений РМ-223С-1 и РМ-223С-2Магнитола при продаже схемой не комплектовалась
		Руководство по эксплуатации и схема магнитолы «Беларусь РМ-220С»
		Блок питания «Беларусь», паспорт
		Статья «Почти всё о магнитофоне «Беларусь». А.Петров. Журнал «Радиолюбитель» 1996 №8,9
