Компьютер Орион-128

Частично самодельный «Орион-128». Плата полукустарная, контроллер дисковода сделан на макетке, сделан ROM-диск на флешке 256КБ и контроллер PS/2 клавиатуры от Caro. Корпус я разработал сам, начертил детали, заказал на заводе. Блок питания компьютера - от «Байта»".

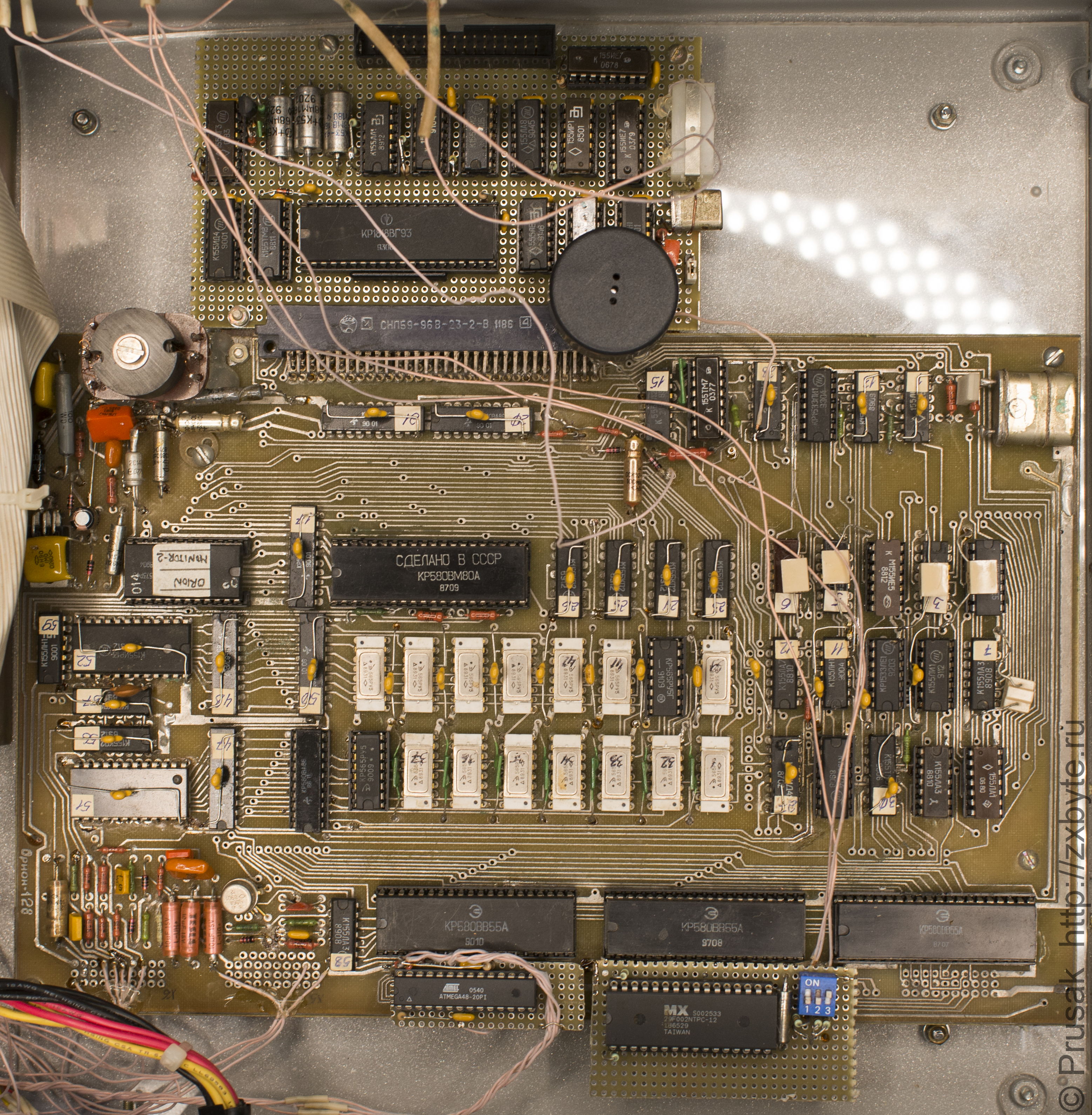

Компьютер «Орион-128» с контроллером дисковода

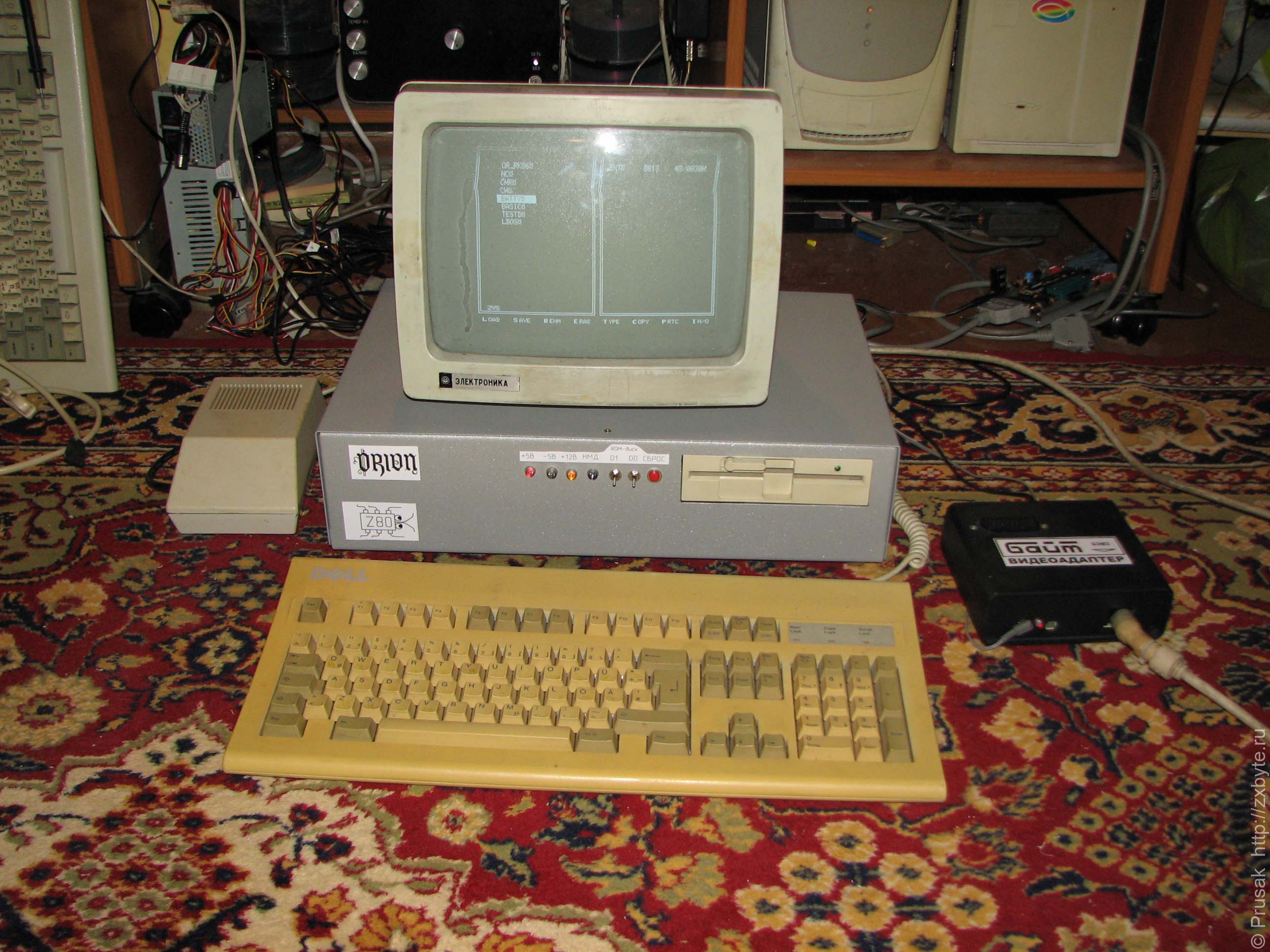

Компьютер «Орион-128» в сборе

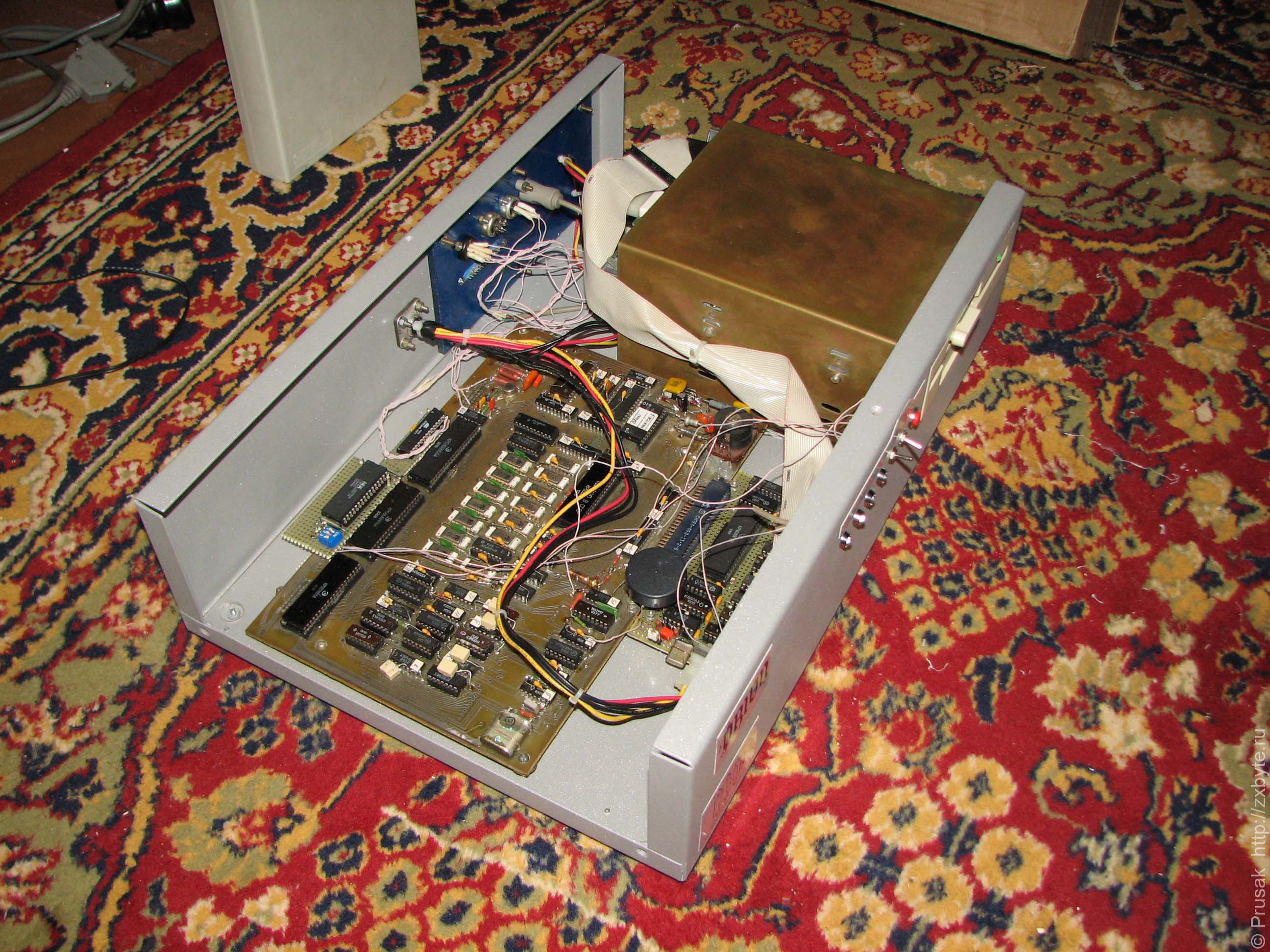

Компьютер «Орион-128» с контроллером дисковода

Компьютер «Орион-128» в сборе

Орион-128

Компьютер отлично подключается по видеовыходу через видеоадаптер от «Байта» к мониторам и тюнерам.

Дискеты для «Ориона» имеют формат 5 секторов по 1024 байта и 160 логических дорожек (80 физических, 2 стороны). Побайтовый образ дискеты в этом случае имеет длину 5*1024*160=819200 байт. В этом отношении дискеты имеют такой же самый формат, как у «Корвета», «Балтика», «Байт-01» и могут быть записаны и считаны на Спектруме утилитами для iS-DOS и TASiS (см. в конце этой статьи).

Скачать:
		Схема компьютера (перечерчена в хорошем качестве) + исходник в формате AutoCADУсловие использования исходника - сохраняйте копирайт!
Программы для работы с файлами «Ориона» на Спектруме:
		Программа Romdisk (TASiS & iS-DOS versions)Используется для создания готового образа ROM-диска для «Орион-128» из отдельных .BRU, .ORD, *.BIN-файлов. Описание программы внутри архива
		Программа kdi2flpСлужит для создания образов дисков CP/M и наоборот - для записи образов CP/M на дискету. Программа работает как в ОС iS-DOS, так и в TASiS
		Программа kformatИзначально эта программа писалась для форматирования на Спектруме CP/M дисков для «Корвета». Но как оказалось, они отлично подходит для «Ориона», «Балтика» и «Байт-01». Описание программы внутри архива. Программа работает только в ОС TASiS

Более подробно по загрузке и установке программ для iS-DOS читать здесь.
