ПЭВМ «Микроша»

Так уж вышло, что первый персональный компьютер, который я увидел вообще, был «Микроша». Попался он мне на глаза на обложке журнала «Наука и жизнь» №7 за 1987 год:

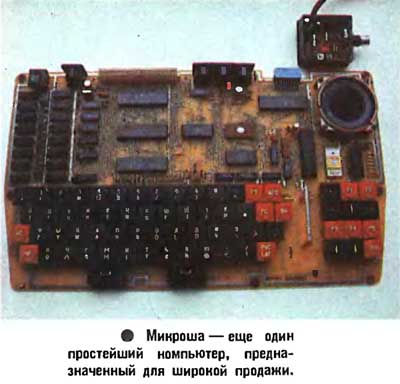

Компьютер Микроша в журнале Наука и жизнь

Журнал мне понравился тем, что в нём была фотография платы компьютера с пояснениями, за что отвечает каждый блок:

Плата компьютера Микроша в журнале Наука и жизнь

Годом раньше «Микроша» рекламировался в журнале «Радио»:

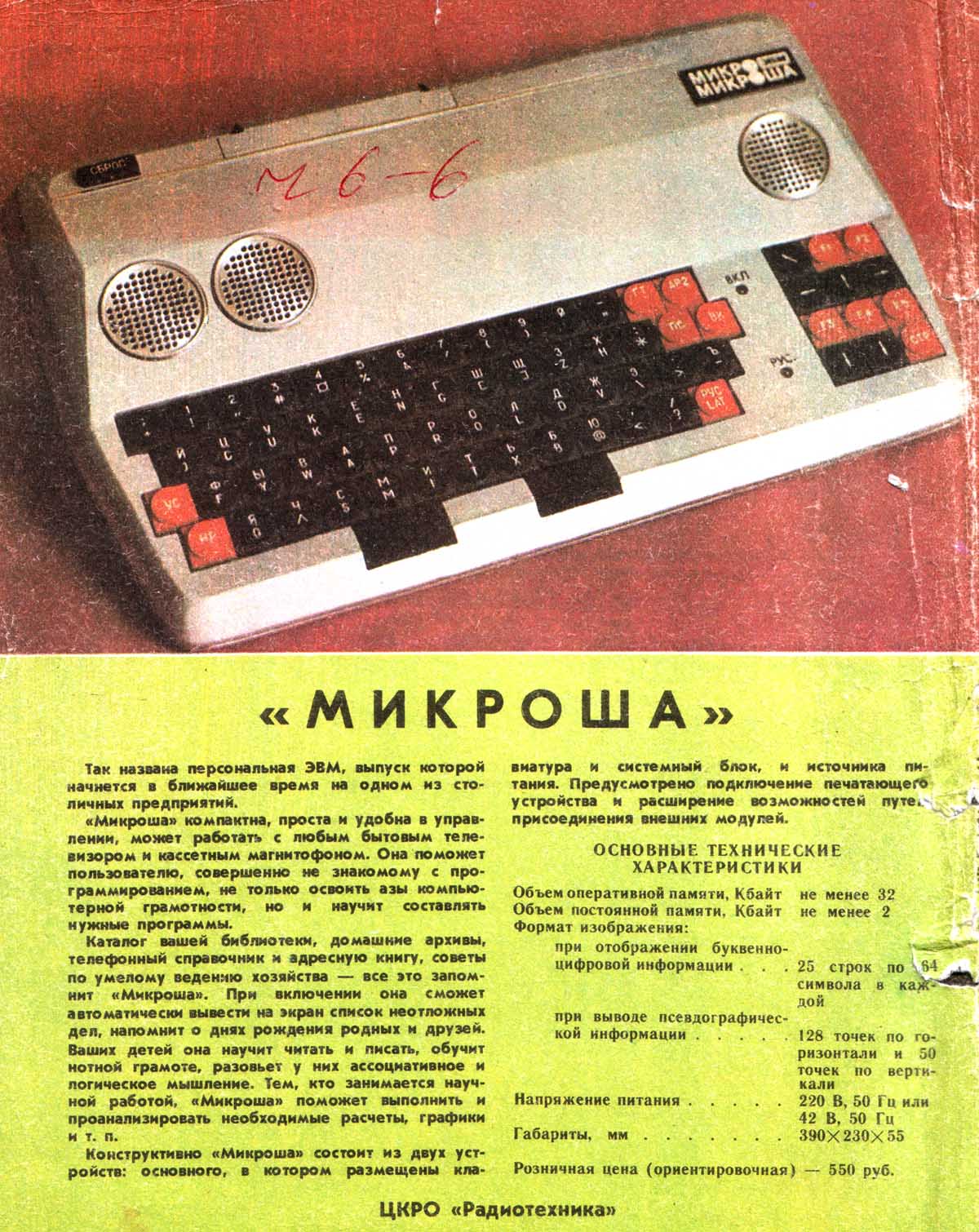

Реклама компьютера Микроша в журнале Радио 1986 №7

Об истории создания «Микроши» на страницах этого сайта уже повествовалось.

С тех пор очень хотелось приобщиться к этому интересному компьютеру, но как-то не сложилось. Но мир не без добрых людей, и спустя много-много лет у меня появилась плата «Микроши»:

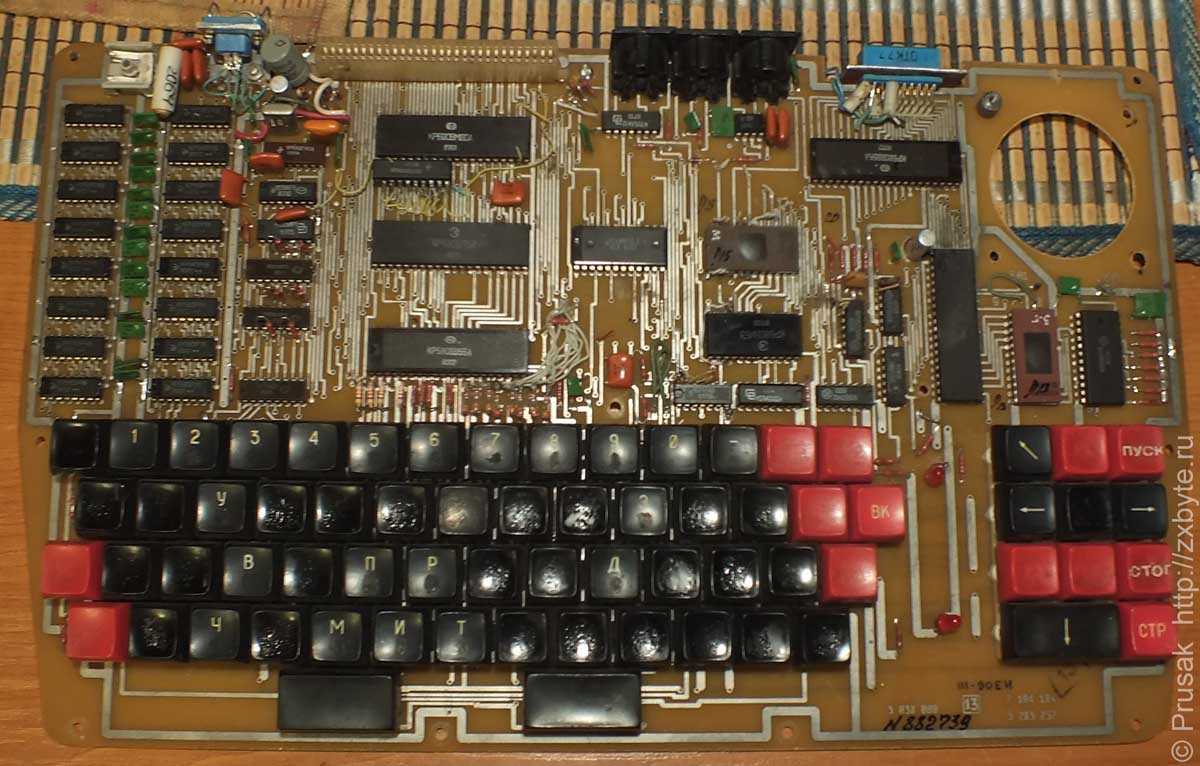

Плата компьютера «Микроша»

Этот экземпляр компьютера некогда трудился в Академии Наук БССР в качестве технологического контроллера (сбор информации от разных датчиков и т.п.) и был соответствующим образом переделан.

Благодаря имеющейся плате «Микроши» я в свою очередь смог сделать свой небольшой вклад в историю компьютера - в конце этой страницы вы можете скачать схему компьютера, перечерченную в хорошем качестве и монтажный чертёж платы (к слову, монтажного чертежа платы «Микроши» я никогда не встречал, и поэтому пришлось создавать его самостоятельно).

Скачать:
		Статья «Познакомьтесь с Микрошей». Публикация в журнале «Наука и жизнь» 1987 №7
		Схема компьютера «Микроша» (чертил сам на основе заводской схемы)
		Расположение элементов на плате компьютера «Микроша»
