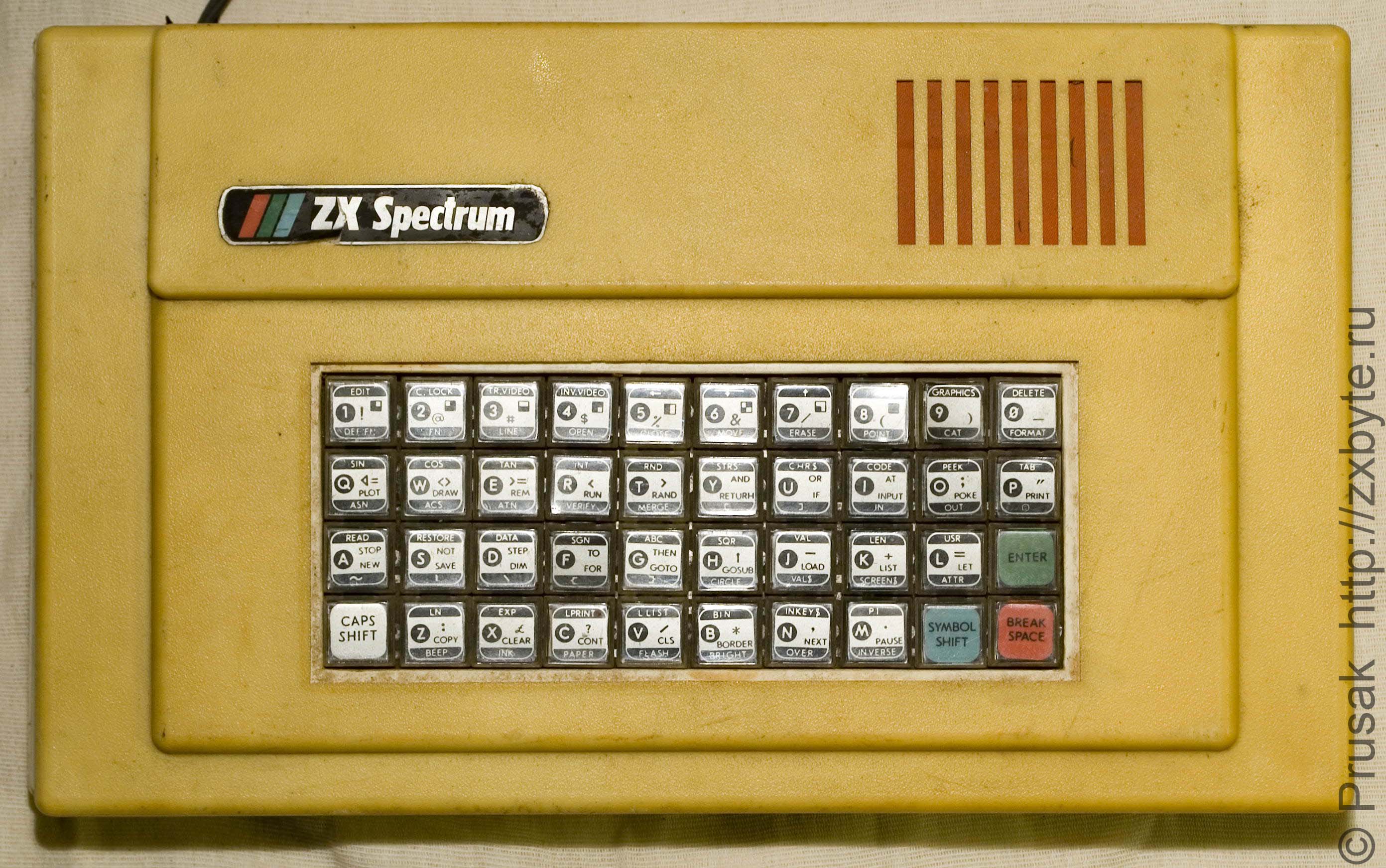

Компьютер «Ленинград-2»

«Ленинград-2» - это продолжение развития компьютера «Ленинград-1». Отличается в лучшую сторону более корректной адресацией портов ввода-вывода, наличием системного разъёма и более приближенным к стандарту видеовыходом.

Мне давно хотелось поближе познакомиться с этим клонпм Спектрума. Наконец один добрый человек подарил мне свой ненужный Спектрум, который оказался искомый «Ленинград-2».

Компьютер оказался не совсем работоспособен, поэтому пришлось его восстанавливать. С удивлением обнаружил, что в интернете нет ни качественной схемы этого клона, ни качественного монтажного чертежа, поэтому с самого начала пришлось на основе найденных сканов схем начертить схему и по имеющейся плате составить монтажный чертёж.

Вообще компьютер поразил меня большим количеством «висящих» в воздухе незадействованных входов микросхем, которые так и норовили «ловить» помехи, что иногда приводит к глюкам. В этом отношении компьютер «Ленинград-1» смотрится более выгодно.

В остальном ничего особенного. Стандартный клон Спектрума. Наличие системного разъёма облегчает подключение периферии, к которой несомненно в первую очередь относится контроллер дисковода.

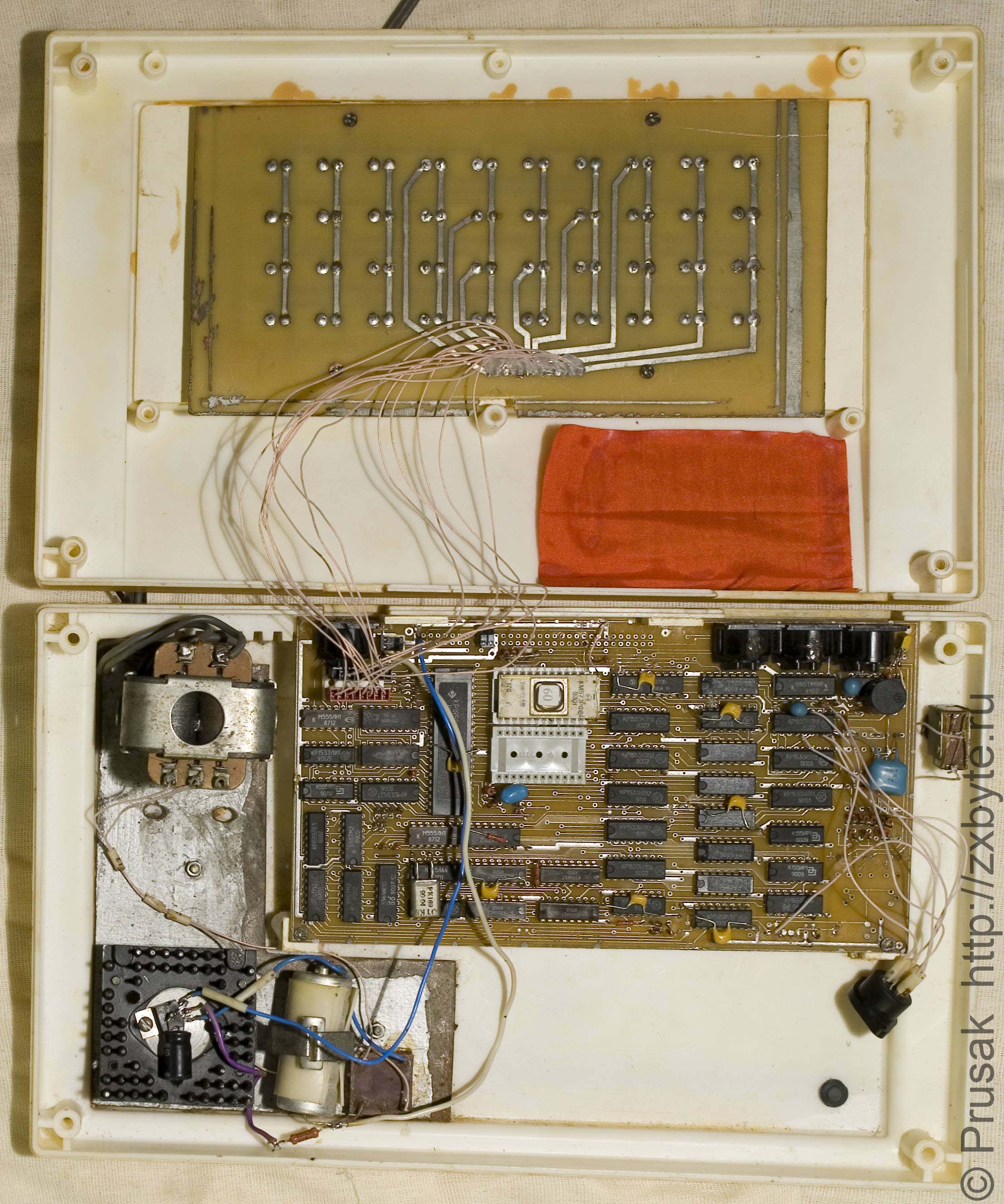

Компьютер «Ленинград-2» изнутри

Обратите внимание - решётка для динамика заклеена куском от пионерского галстука :)

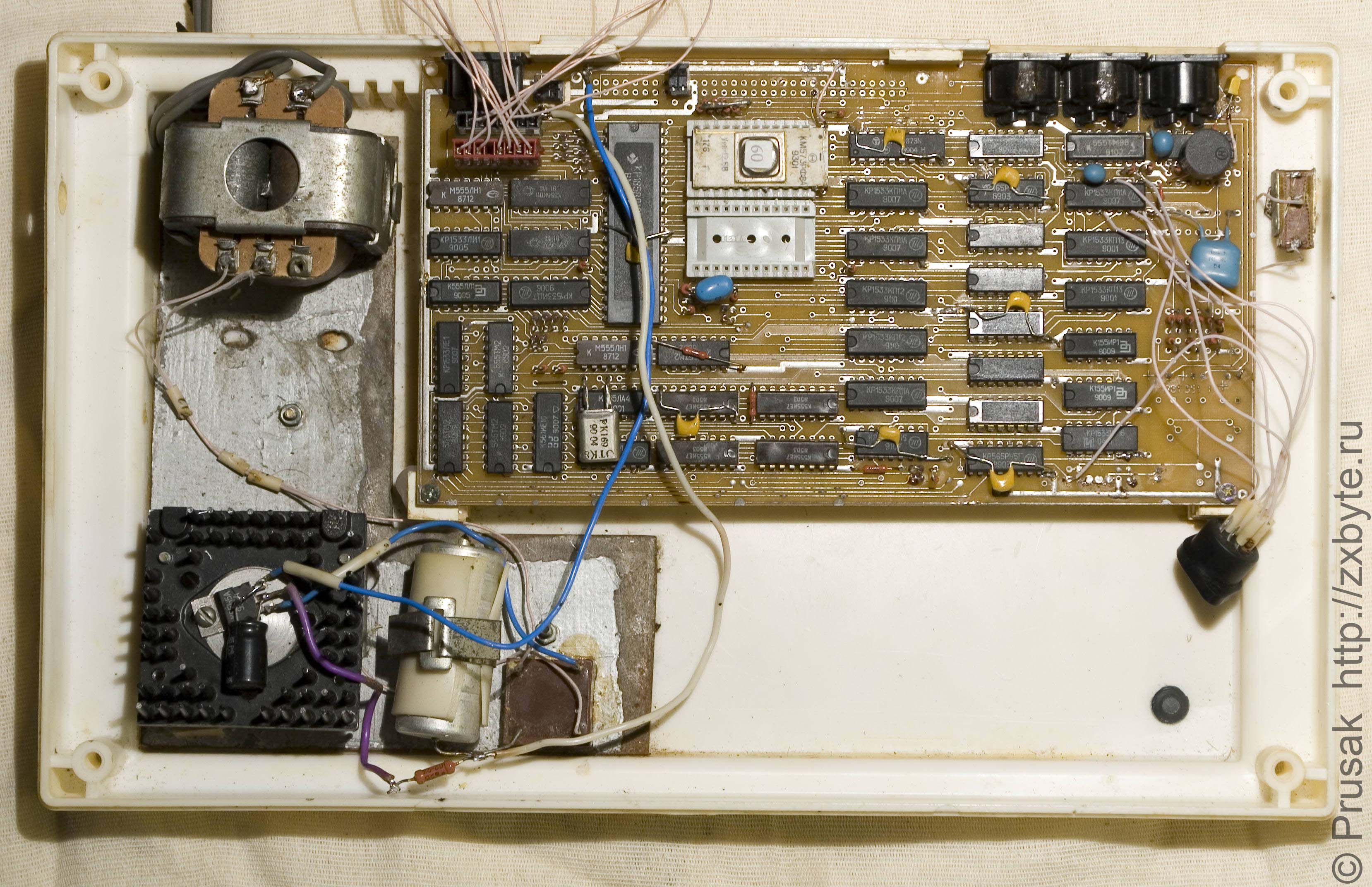

Плата компьютера «Ленинград-2»

Документация

		Схема компьютера «Ленинград-2»Схема начерчена и исправлена мной
		Монтажный чертёж платы «Ленинград-2»Составлен мной по имеющемуся экземпляру платы
		Книга «Ленинград-2» настройка и ремонт"
