Особенности перехода с «обычной» зеркалки на Nikon Z8

! Статья не претендует на истину в последней инстанции.

Переход с одного фотоаппарата на другой всегда вызывает как минимум стресс - в новом фотоаппарате всё по-другому, нежели в уже привычном старом - и кнопки, и меню, и настройки, и, даже кажется, что снимает иначе. Пока привыкнешь и разберешься - пройдёт немало времени.

В случае, когда меняется система, количество вопросов и непонятных моментов увеличивается ещё больше. В моём случае это был переход от классической «зеркалки» Nikon D600 к беззеркальному фотоаппарату Nikon Z8. Казалось бы, один производитель, всё должно быть интуитивно понятно и просто. Предварительно просмотрены все обзоры, тесты, технические характеристики, форумы. Однако, как и всегда, настоящие проблемы появляются только на «живом» фотоаппарате после некоторого времени эксплуатации.

О своём небольшом опыте и о том, что не всегда очевидно и чего не упоминают в обзорах и тестах я хочу рассказать...

Батарея

Первое, на что я обратил внимание при использовании Nikon Z8 - он сильно «жрёт» батарею. Я привык, что на D600 батарею можно было подзаряжать раз в месяц при не очень интенсивной съёмке. В случае Nikon Z8 батарея разряжается очень быстро. С одной стороны это объяснимо - надо как-то питать все эти постоянно горящие экранчики (видоискатель и основой экран), с другой стороны всё равно непонятно куда уходит заряд батареи. Зеркалом «хлопать» не надо, лишнюю активность экранов убрал, но батарея по-прежнему разряжается ну очень быстро.

Одной батареи мало. Надо бы одну резервную или несколько. Вроде форм-фактор батареи одинаков с Nikon D600 (и тут и там это EN-EL15), однако не всё так просто - батареи от Nikon D600 не работают с Nikon Z8, потому что контроллер в батарее другой, а Nikon Z8 не принимает «чужие» с его точки зрения батареи. Короче - иди и покупай за много денег оригинальную батарейку. С одной стороны на хорошую батарейку денег не жалко. С другой стороны неприятно. Однако есть более дешевые (и более ёмкие) аналоги, например, от производителя SmallRig.

Вообще все батареи EN-EL15, EN-EL15a, EN-EL15b, EN-EL15c имеют один и тот же форм-фактор (то бишь размеры) и отличаются только ёмкостью (которая повышается с каждой новой модификацией батареи) и, наверное, прошивкой контроллера.

Причём у аккумуляторов имеется совместимость «сверху вниз» по прошивке контроллера - более новые батареи EN-EL15c будут работать с D600.

Для зарядки батареи что EN-EL15, что EN-EL15c подходят одни и те же зарядные устройства. В плане удобства использования мне очень понравилось зарядное устройство Nitecore UNK2, которому нужно обычное 5В питание от USB:

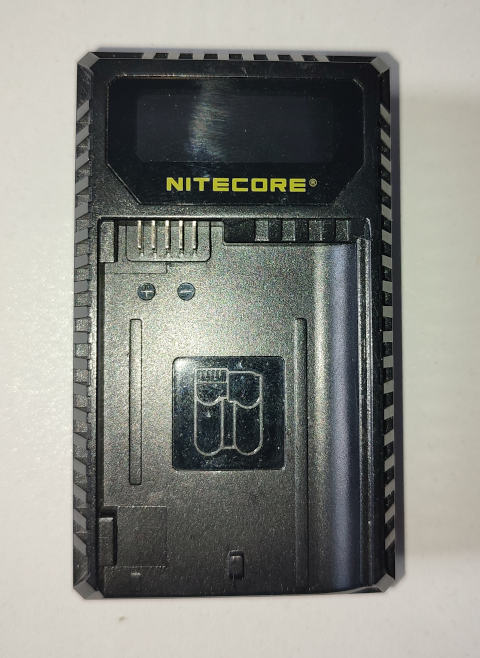

Зарядное устройство Nitecore UNK2

Им можно одновременно заряжать два аккумулятора. Устройство можно использовать где угодно, лишь бы под рукой был источник питания 5В.

Внешнее питание

Вспоминаем, что у Nikon Z8 заявлена возможность внешнего питания через USB. Действительно, через один из разъёмов фотоаппарата можно подавать внешнее питание и даже заряжать батарею.

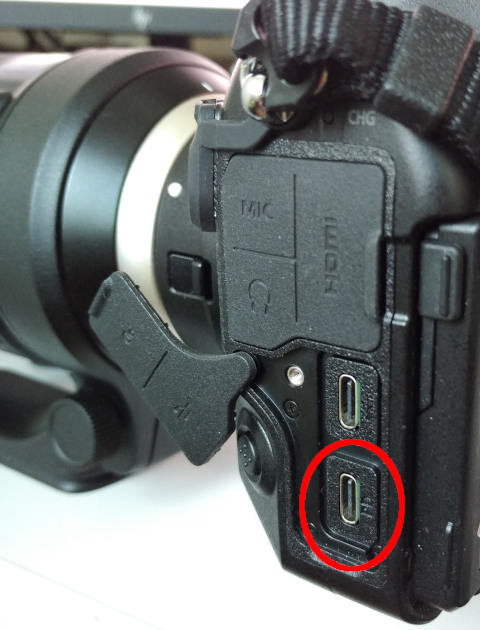

USB Type-C разъём в Nikon Z8 для внешнего питания

Однако (как в известном анекдоте) «есть нюанс»... При использовании внешнего питания в фотоаппарат должна быть вставлена батарея (без батареи никак). Второй нюанс - в качестве источника питания можно использовать либо Power Bank достаточно мощности, способный выдать 9В, либо USB Type-C зарядное устройство мощностью как минимум 45Вт. Третий нюанс - нужно использовать именно Type-C to Type-C кабель. Даже если у меня Power Bank для разъёма USB Type-A выдаёт нужное напряжение и мощность, фотоаппарат при использовании Type-A кабеля не будет работать. Какая-то ерунда...

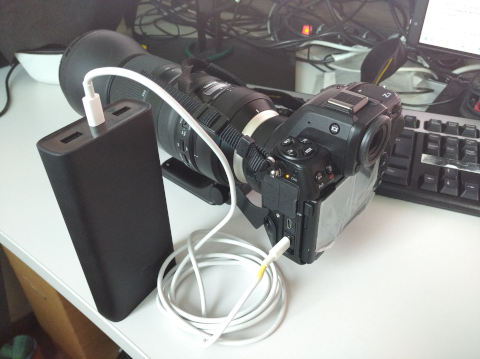

Так работает

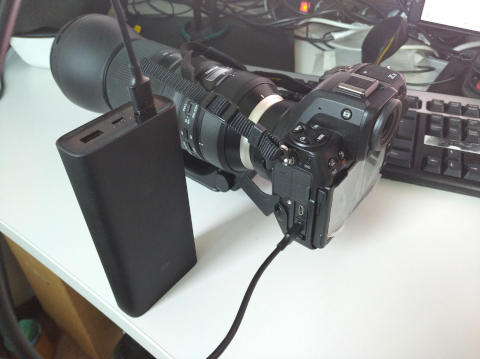

Так не работает

Кроме того, постоянно торчащий из фотоаппарата USB кабель при съёмке на природе можно случайно задеть и поломать. Так что вариант внешнего питания через USB годится разве что для студийной съёмки. Для меня этот вариант оказался совершенно бесполезен.

Для Nikon D600 у меня был адаптер-эмулятор батареи EP-5B. Штука простая и крайне удобная - в батарейный отсек вставляется заглушка-эмулятор батареи, от которого идёт провод к внешней батарее. В качестве внешней батерии я просто взял и последовательно соединил два аккумулятора, получив напряжение 8,4В, требуемое для фотоаппарата:

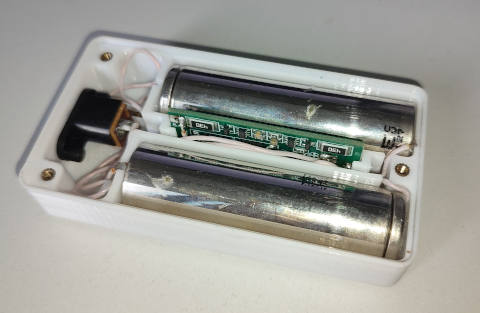

Самодельная батарея напряжением 8,4В

Аккумуляторы взял из старой батареи ноутбука. Между аккумуляторами - плата BMS 2s с балансировкой (они продаются везде за недорого). Всё это помещено в корпус, напечатанный на 3D принтере. Дёшево и просто. И ещё один немаловажный момент - нет необходимости покупать дорогие оригинальные батареи, можно взять 2 любых Li-Ion аккумулятора.

Для съёмок зимой вещь незаменимая - батарею можно держать в тёплом кармане и не морозить, снижая тем самым её ёмкость.

Для Nikon Z8 тоже заявлена работа EP-5B, но, как я уже писал, «есть нюанс». EP-5B, как оказалось, бывают разные. Тот блок, который работал с D600, не заработал с Nikon Z8, потому что контроллер питания, который установлен в блоке, не распознаётся Nikon Z8.

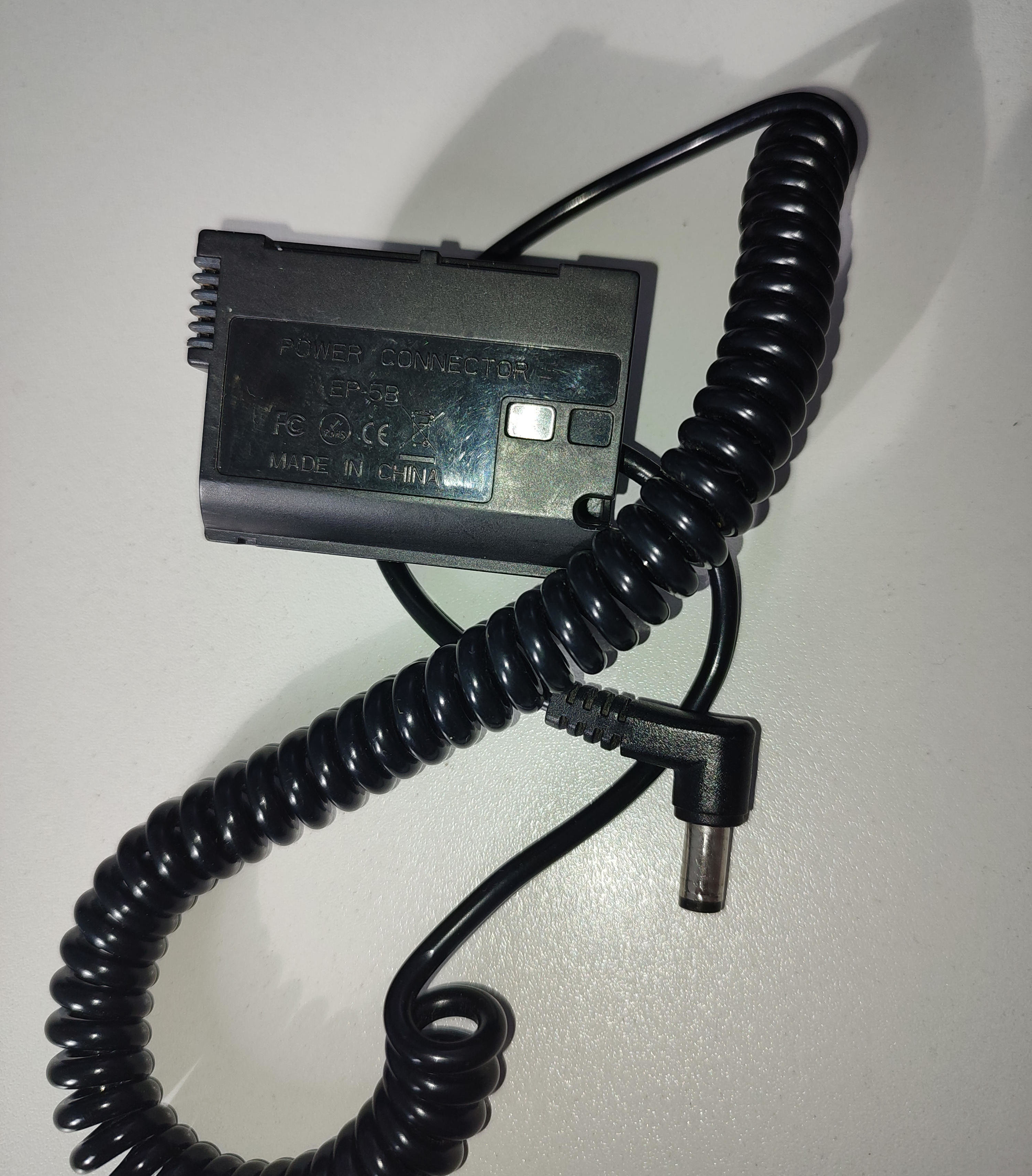

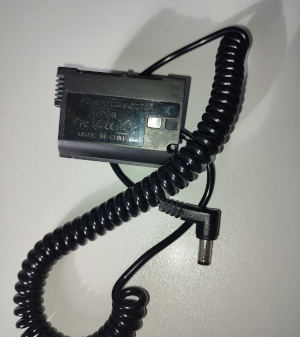

И слева и справа адаптеры EP-5B. «Но есть нюанс» Тот, что слева - не работает с Nikon Z8

Меня выручил Aliexpress. Там я нашёл несколько адаптеров EP-5B, для которых в отзывах была подверждена работа с Nikon Z8. Купил. Проверил. Работает.

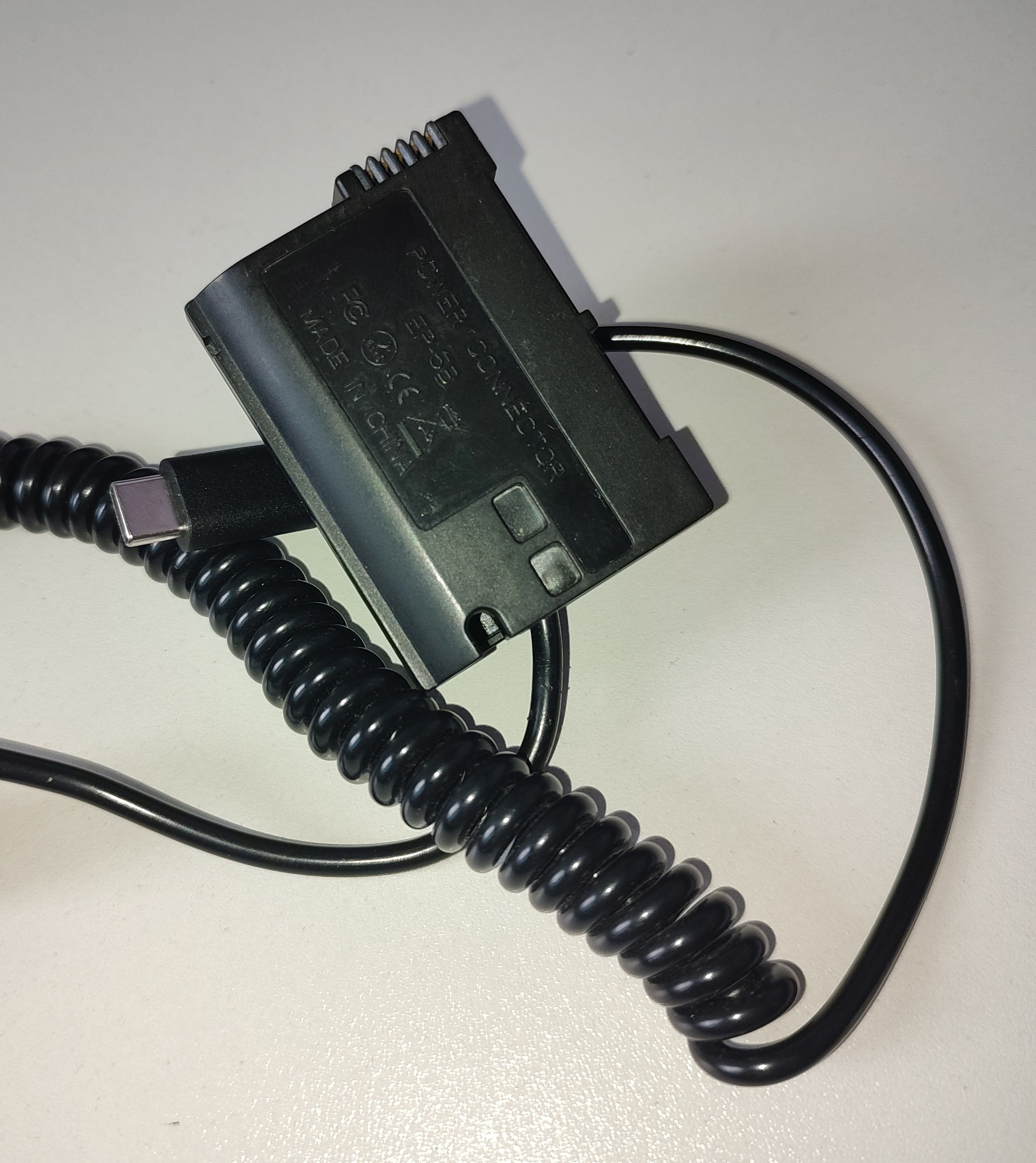

На мой взгляд всё дело контроллере батареи, который установлен в адаптер. Визуально можно попробовать отличить «правильный» адаптер от более старого по наличию Type-C разъёма - в «правильном» адаптере используется Type-C разъём для подключения к Power Bank, способному выдать 9В.

Но это ещё не всё. От Power Bank фотоаппарат в данном случае хоть и работает, но данный вариант меня не устраивает. Мне нужна работа просто от внешней батареи. Предполагаю, что внутри адаптера должно быть установлено что-то типа платы PD-триггера, который «указывает» источнику напряжения, что нужно подать 9В. Разбираю адаптер и вижу внутри плату триггера (к сожалению я не делал фотографии внутренностей адаптера до доработки, поэтому даю фото просто платы триггера, уже извлечённой из адаптера):

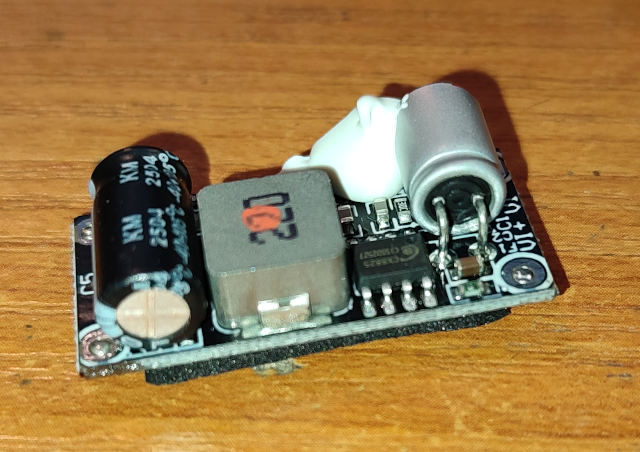

PD-триггер на 9В из EP-5B для Nikon Z8

Плата подключена в разрыв питания между Type-C и контроллером аккумулятора. Сам «контроллер» предельно упрощён и сводится только к наличию микросхемы, которая «сообщает» фотоаппарату, что внутрь установлен «правильный» аккумулятор:

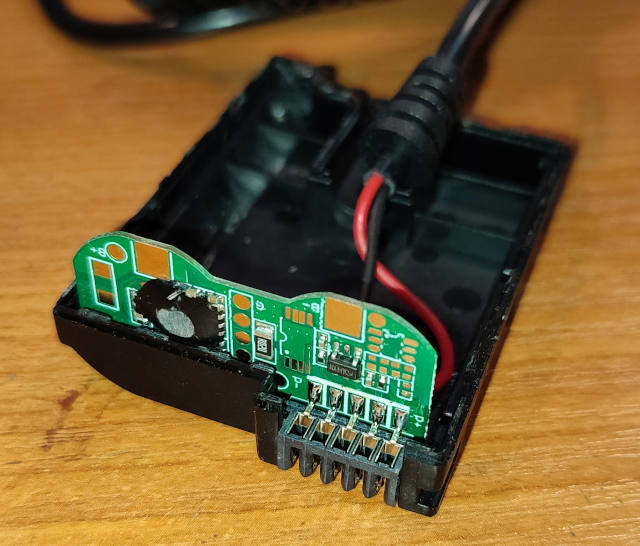

Контроллер аккумулятора из EP-5B

Чтобы подключить внешнюю батарею просто отпаиваем PD-триггер и подпаиваемся прямо к плате контроллера:

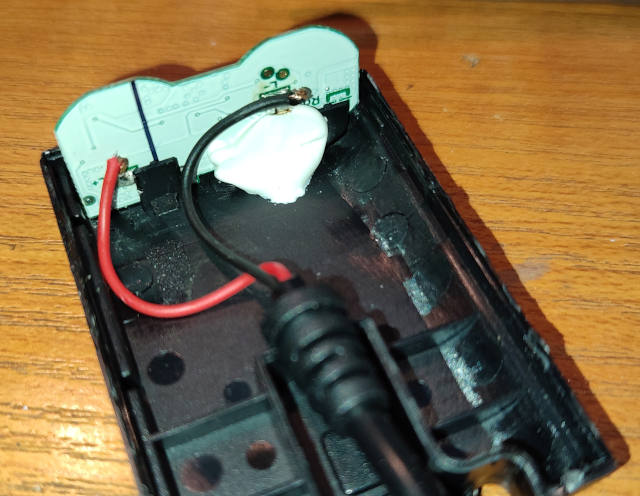

Контроллер аккумулятора из EP-5B

К другому концу провода подключаем любую батарею на 8,4В.

Заряжать самодельную батарею с подключенным адаптером можно точно так же, как и оригинальную батарею - при помощи того же зарядного устройства. Например, следующим образом:

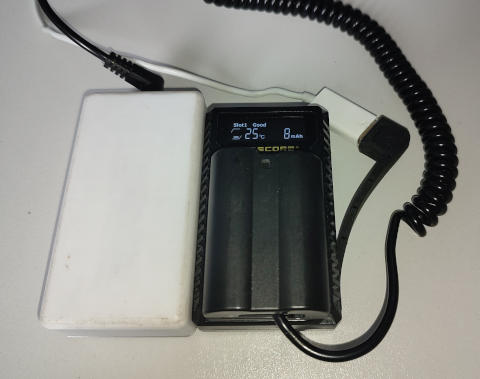

Процесс зарядки батареи, подключенной к адаптеру EP-5B

Из замеченных особенностей работы этого адаптера - контроллер «не отдаёт» в фотоаппарат величину заряда батареи, и при работе постоянно отображается полный индикатор заряда.

Дистанционный спуск затвора

В ряде случаев для съёмки некоторых сцен очень нужен дистанционный спуск затвора. Например, при съёмке круговых панорам. Можно, конечно, использовать режим съёмки с таймером, но, на мой взгляд куда удобнее всё делать при помощи отдельной кнопки.

В Nikon Z8 для подключения внешних устройств используется 10-контактный круглый разъём. Тип разъёма я не знаю. Его обычно называют «Nikon Classic Round 10-pin Connector»:

10-контактный разъём для подключения внешних устройств для Nikon Z8

Для Nikon можно использовать оригинальный проводной пульт Nikon MC-30, однако его ещё найди, да и ценник... Зато в продаже полно аналогов типа JJC MC-30 и других. Как мне кажется, подойдёт любой пульт с нужным типом разъёма.

Однако мне интересна сама техническая сторона реализации пульта. Для начала приведу распиновку разъёма:

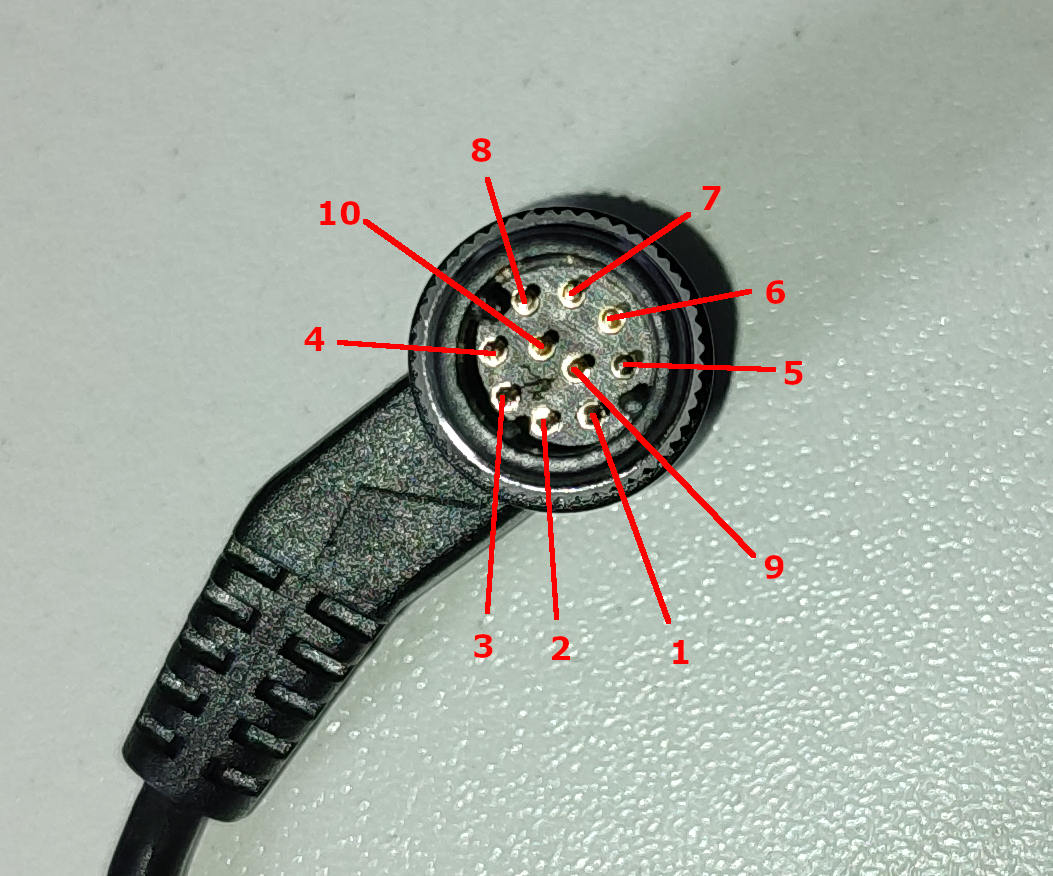

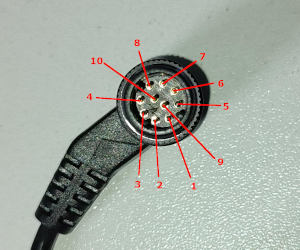

Нумерация контактов разъёма Nikon 10-pin

Назначение контактов можно загуглить:

Pin 1 — Data Receive
Pin 2 — Battery Voltage
Pin 3 — +5V regulated, Meter On Trigger
Pin 4 — Shutter Release (full shutter release)
Pin 5 — Data Send
Pin 6 — Signal Ground
Pin 7 — Power Ground
Pin 8 — Shutter Release Relay (to next camera)
Pin 9 — Camera Activate (half shutter release)
Pin 10 — Not connected

Для дистанционного спуска затвора нам надо 3 контакта: GND (6), Camera Activate (9) и Shutter Release (4).

Контакты 4 и 9 внутри фотоаппарата «притянуты» к плюсу питания через резисторы, поэтому кроме кнопки нам больше ничего не надо. Кнопка нужна не простая, а так называемая двойная кнопка спуска затвора (или двухпозиционная). Суть её работы состоит в том, что когда вы слегка нажимаете на кнопку, замыкается одна контактная группа, а когда вы сильно давите на кнопку, замыкается ещё одна контактная группа. Точно так же как в фотоаппарате: нажали наполовину кнопку затвора - происходит фокусировка. Нажали до конца кнопку затвора - происходит съёмка.

Для начала надо «разжиться» нужным разъёмом. Для этого я купил самый дешевый кабель с 10-пиновым разъёмом. На «Озоне» нашёл кабель Youngnuo LS-02/N1 за смешные деньги. Отрезал от него ненужный разъём и оставил только 10-пиновый разъём для Nikon.

Искать и покупать специализированную кнопку у меня не было желания. В моих запасах нашлась обычная сдвоенная кнопка КМ2-1:

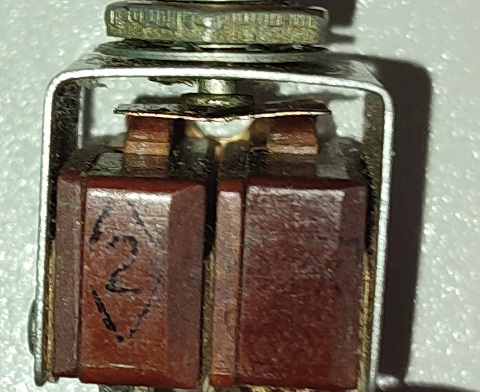

Кнопка КМ2-1

Кнопка слегка модифицируется: пружина изгибается таким образом, чтобы при нажатии толкателя кнопки срабатывали не одновременно, а поочерёдно:

Кнопка КМ2-1

Первая кнопка, которая будет срабатывать при нажатии, подключается к контакту 9. Вторая кнопка - к контакту 4:

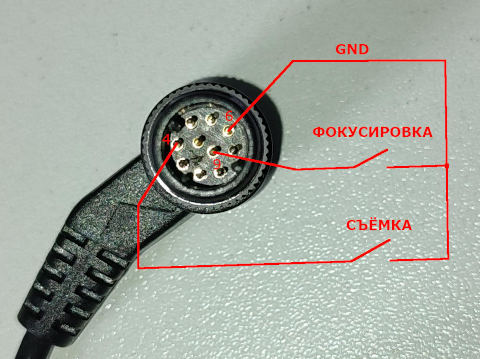

Схема включения кнопок пульта дистанционного спуска затвора для Nikon Z8

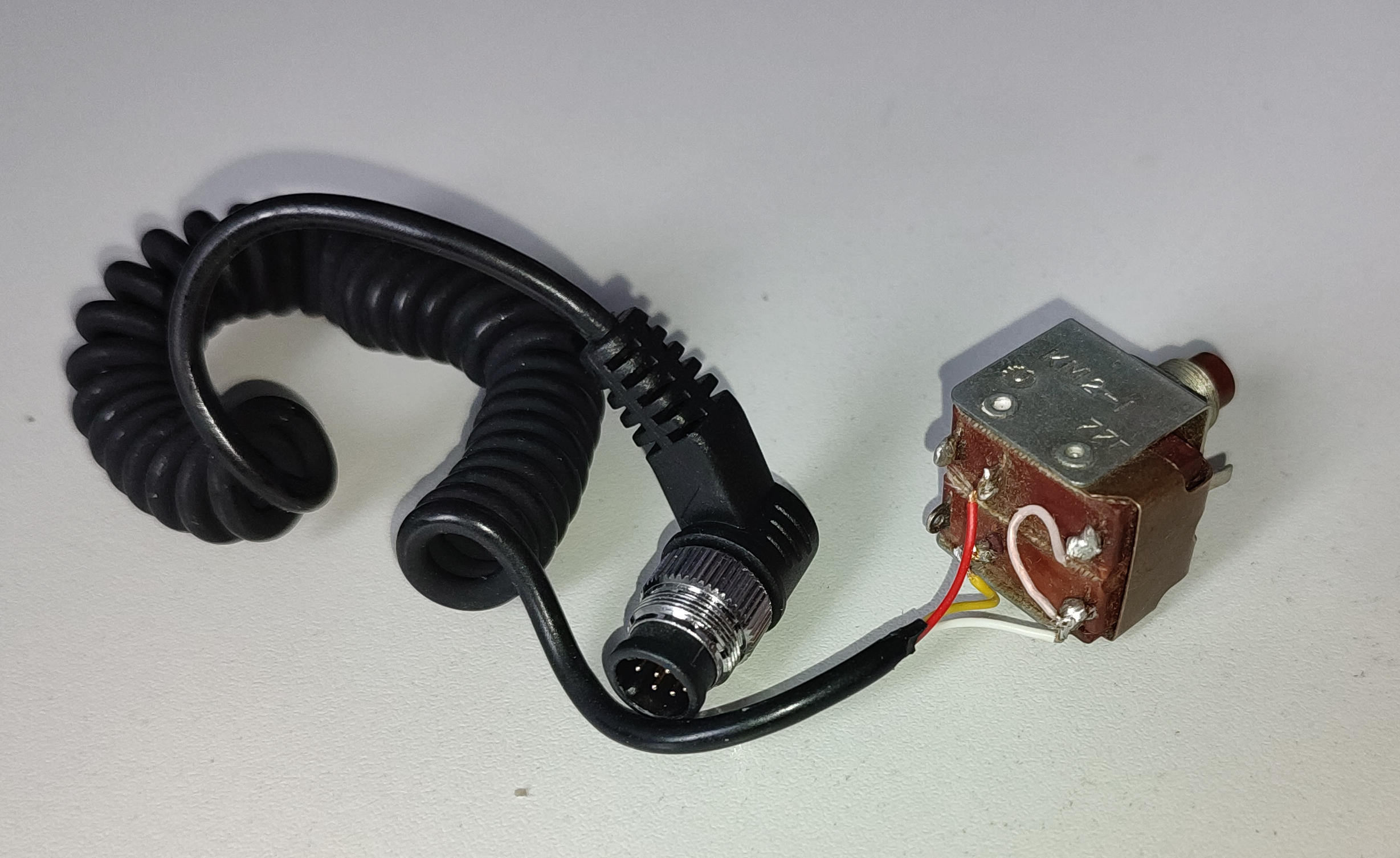

Подпаял кнопку к разъёму и получил простейший кабель для дистанционного спуска затвора (на фото просто кабель, без корпуса для кнопки):

Самодельный дистанционный спуск затвора для Nikon Z8
