Магнитофон «Беларусь М-310С»

Пожалуй самый распространённый из семейства магнитофонов «Беларусь».

Беларусь М-310С, вид спереди

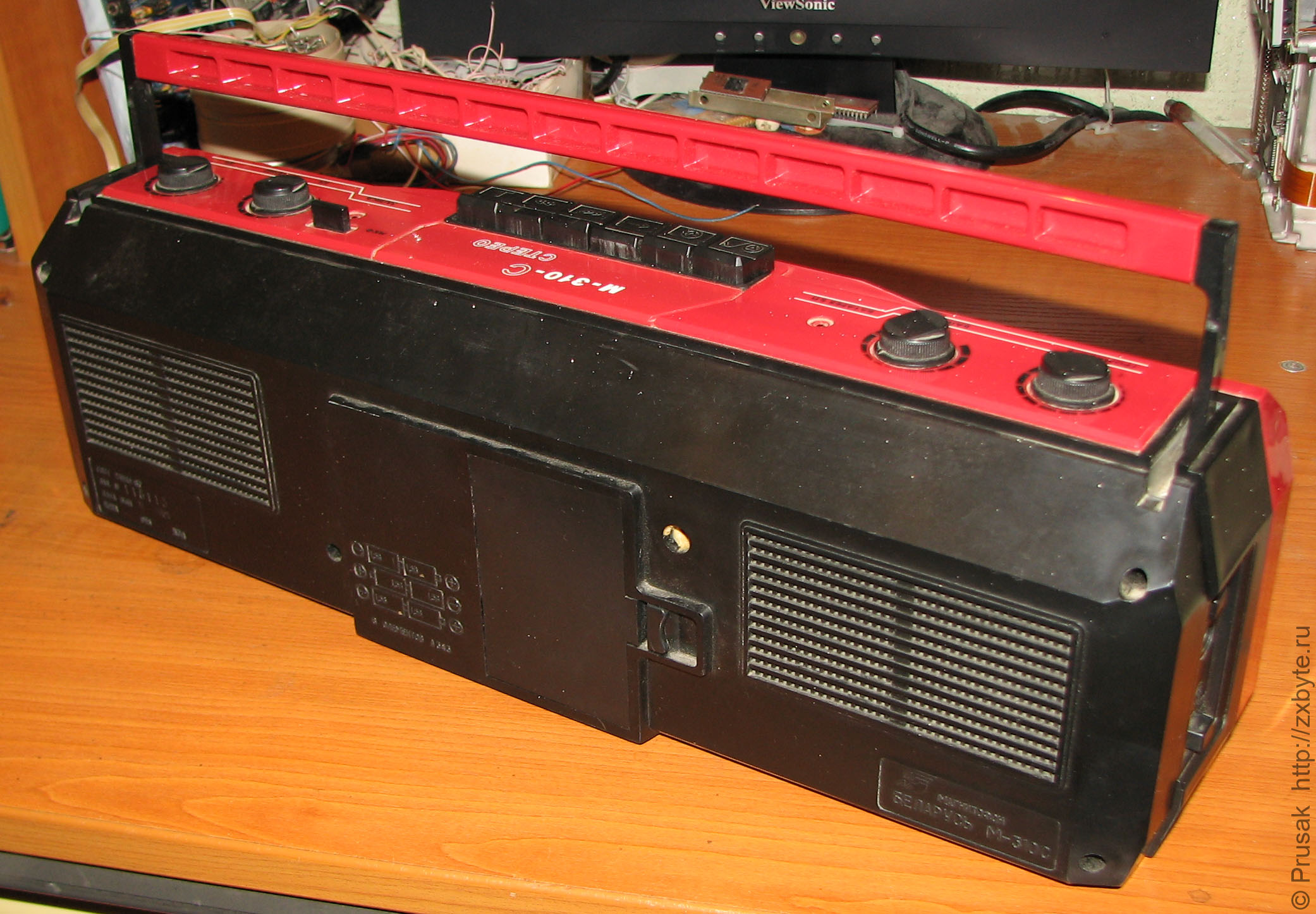

Беларусь М-310С, вид сзади

Беларусь М-310С, вид спереди

Беларусь М-310С, вид сзади

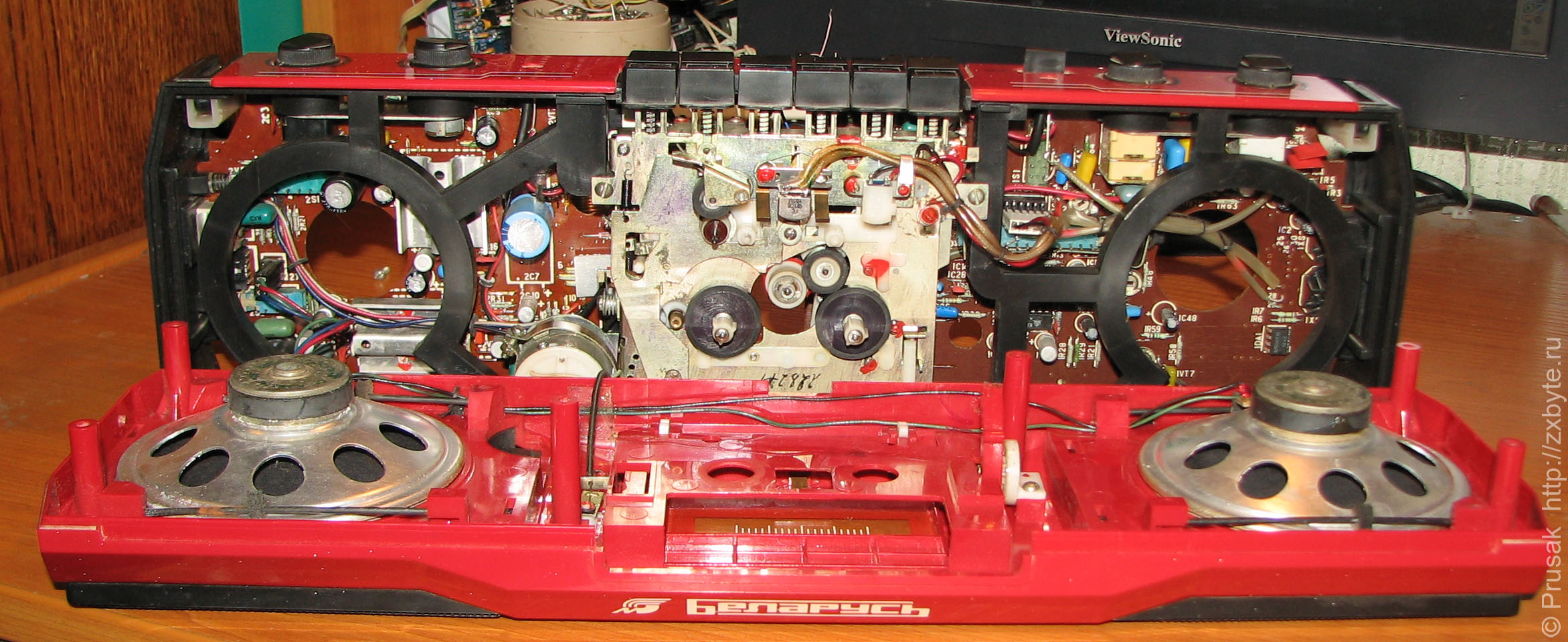

Магнитофон имеет раскладывающуюся конструкцию. Т.е. после откручивания шести саморезов, скрепляющих корпус, магнитофон «распадается» на три части - переднюю панель, среднюю часть с платами и ЛПМ и заднюю крышку с батарейным отсеком.

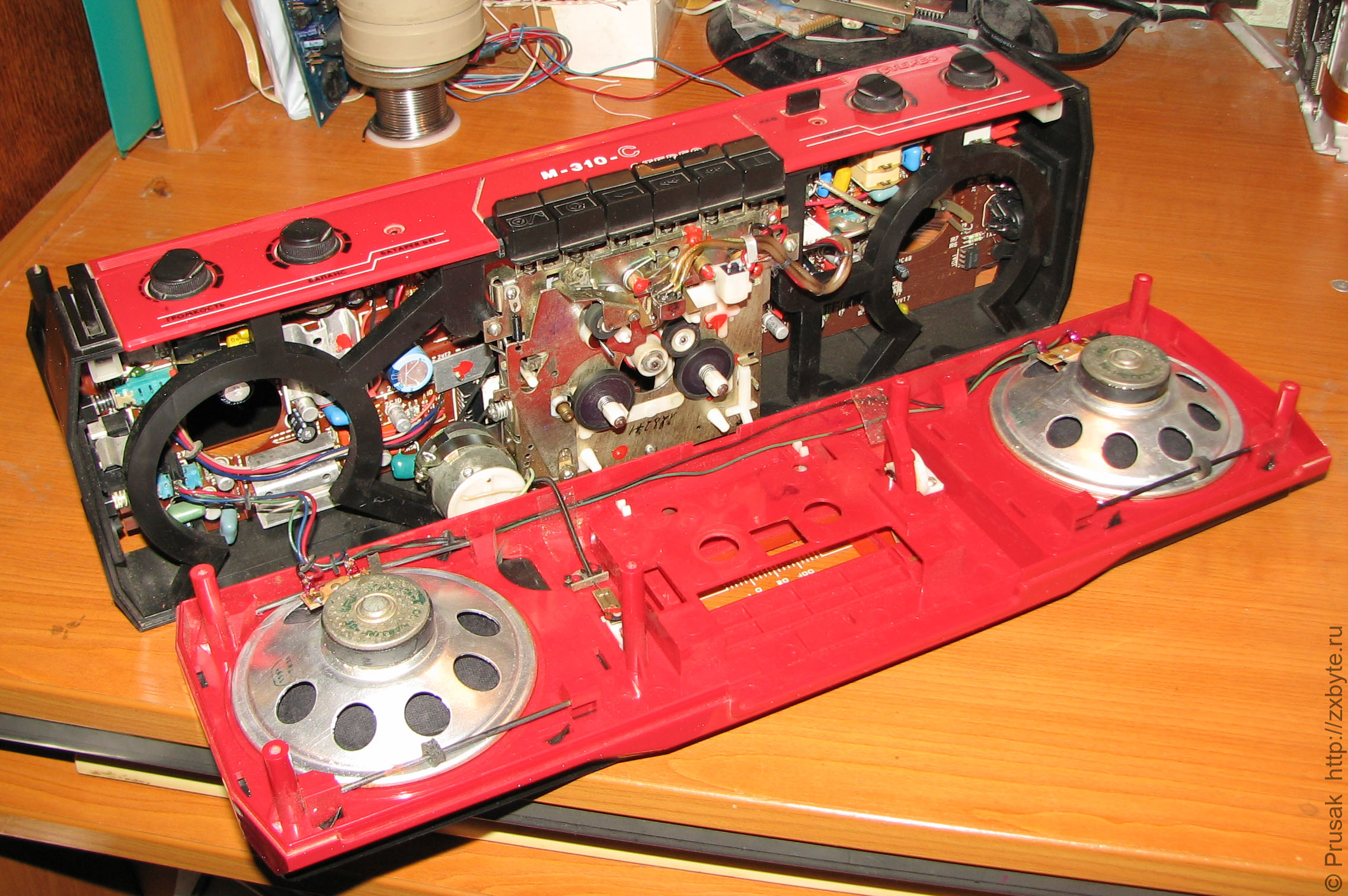

Беларусь М-310С в разобранном состоянии, вид спереди

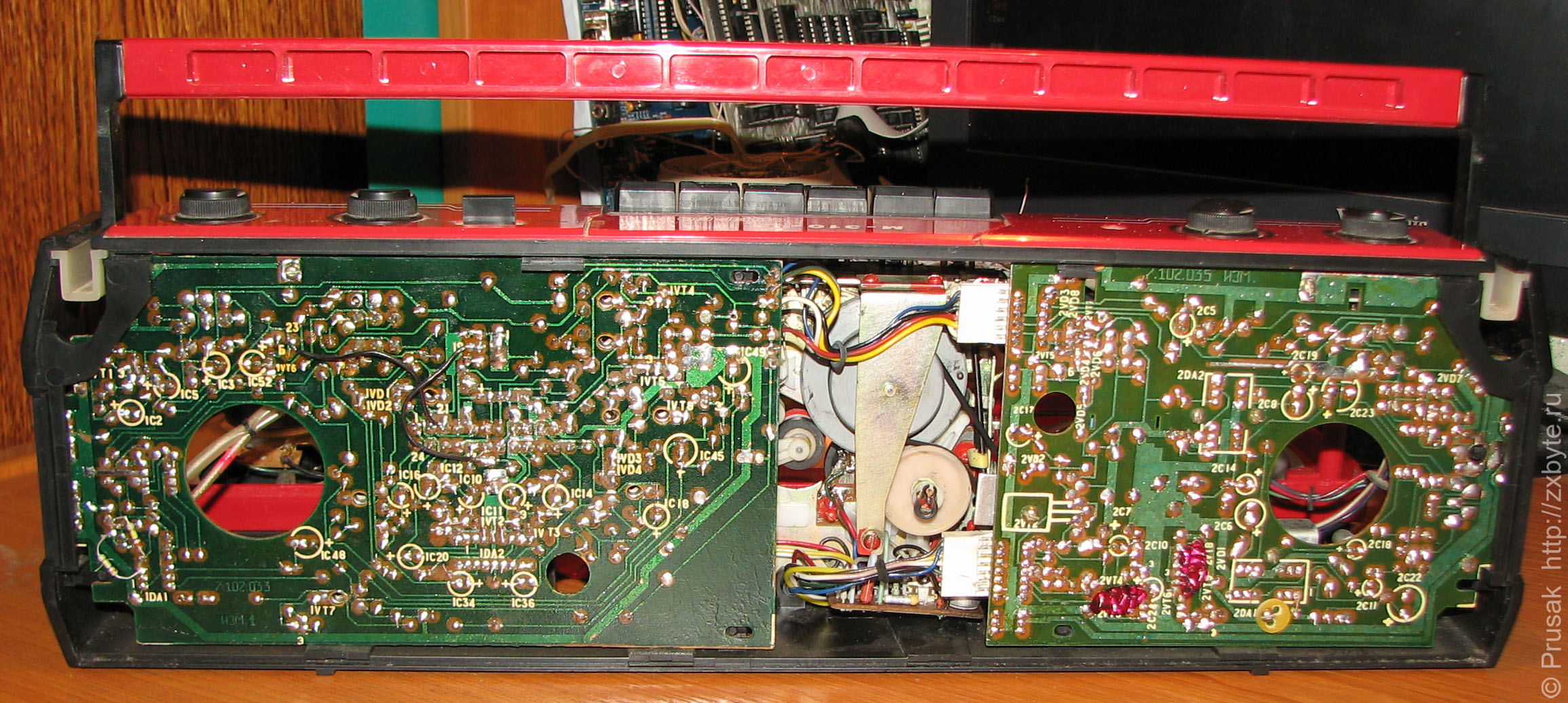

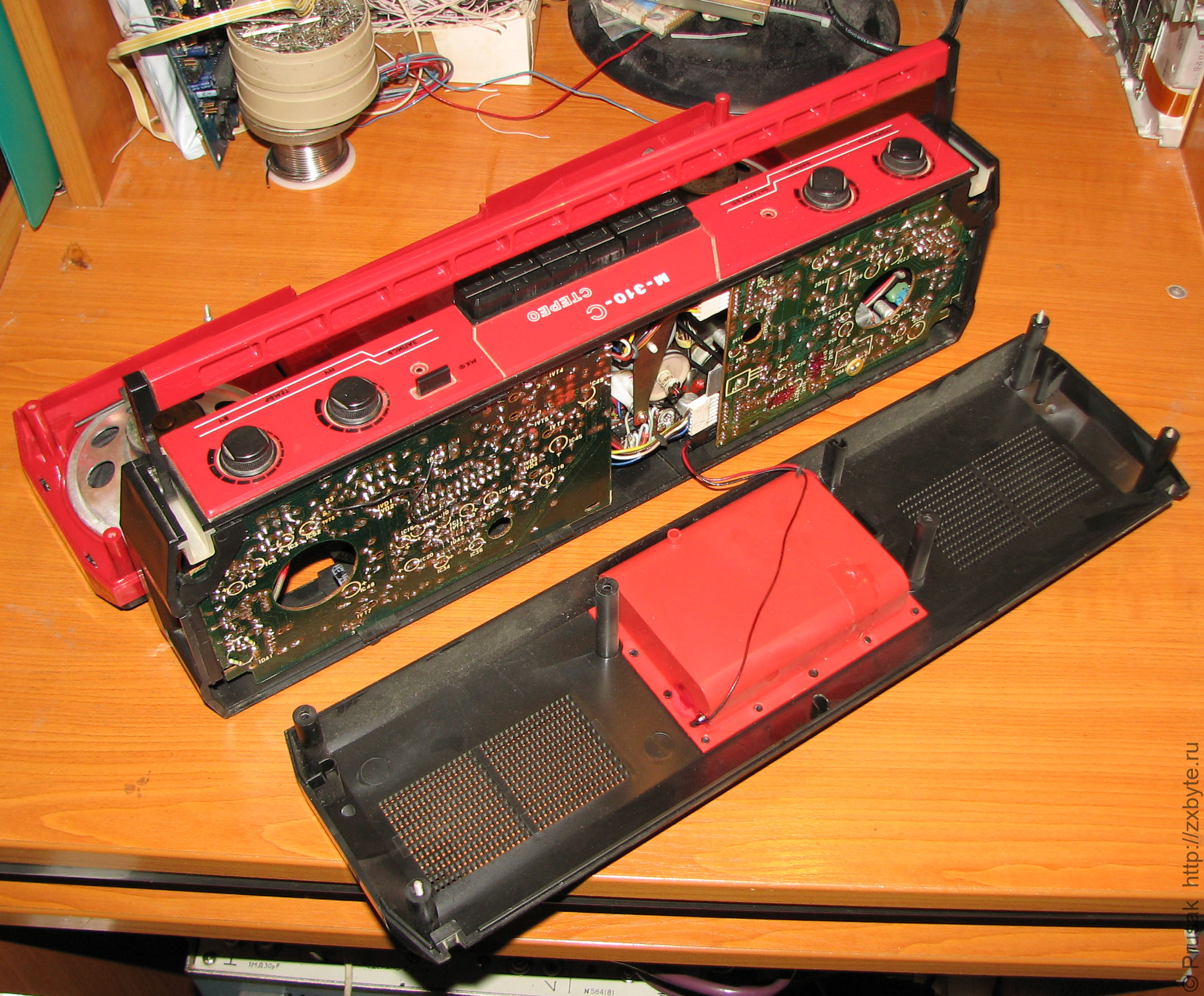

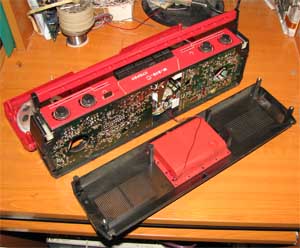

Беларусь М-310С в разобранном состоянии, вид сзади

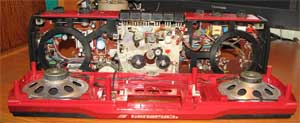

Беларусь М-310С в разобранном состоянии, вид спереди

Беларусь М-310С в разобранном состоянии, вид сзади

Такая компоновка позволяет получить доступ к обслуживанию плат и лентопротяжного механизма.

Магнитофон состоит из двух плат - платы предварительного усилителя записи/воспроизведения и плата усилителя мощности для динамиков.

Платы внутри корпуса не крепятся на винты. Они держатся только за счёт гаек крепления переменных резисторов регулировки громкости, баланса и тембра.

Магнитофон «Беларусь М-310С», вид сзади

Из-за того, что кассетоприёмник соединён с лентопротяжным механизмом тросиком, лицевую панель нельзя далеко отодвинуть при ремонте. Точно так же невозможно полностью снять лентопротяжный механизм из-за тросика, который идёт к кнопке включения записи.

Магнитофон «Беларусь М-310С», вид спереди

Светодиод индикации наличия питания служит одновременно индикатором разряда батарей (при питании магнитофона от комплекта элементов питания). В магнитофоне установлена схема, которая при напряжении питания ниже определенной величины выключает светодиод.

Кнопка включения микрофона служит для переключения источника входного сигнала на микрофонный вход, а вовсе не включает встроенный микрофон, как это кажется в первый момент.

Экспортный вариант магнитофона «Беларусь М-310С»

Существовал вариант «Беларусь М-310С», поставляемый на экспорт. Если верить инструкции, у магнитофона улучшена конструкция и дизайн. Для него в руководстве по эксплуатации была вложена памятка:

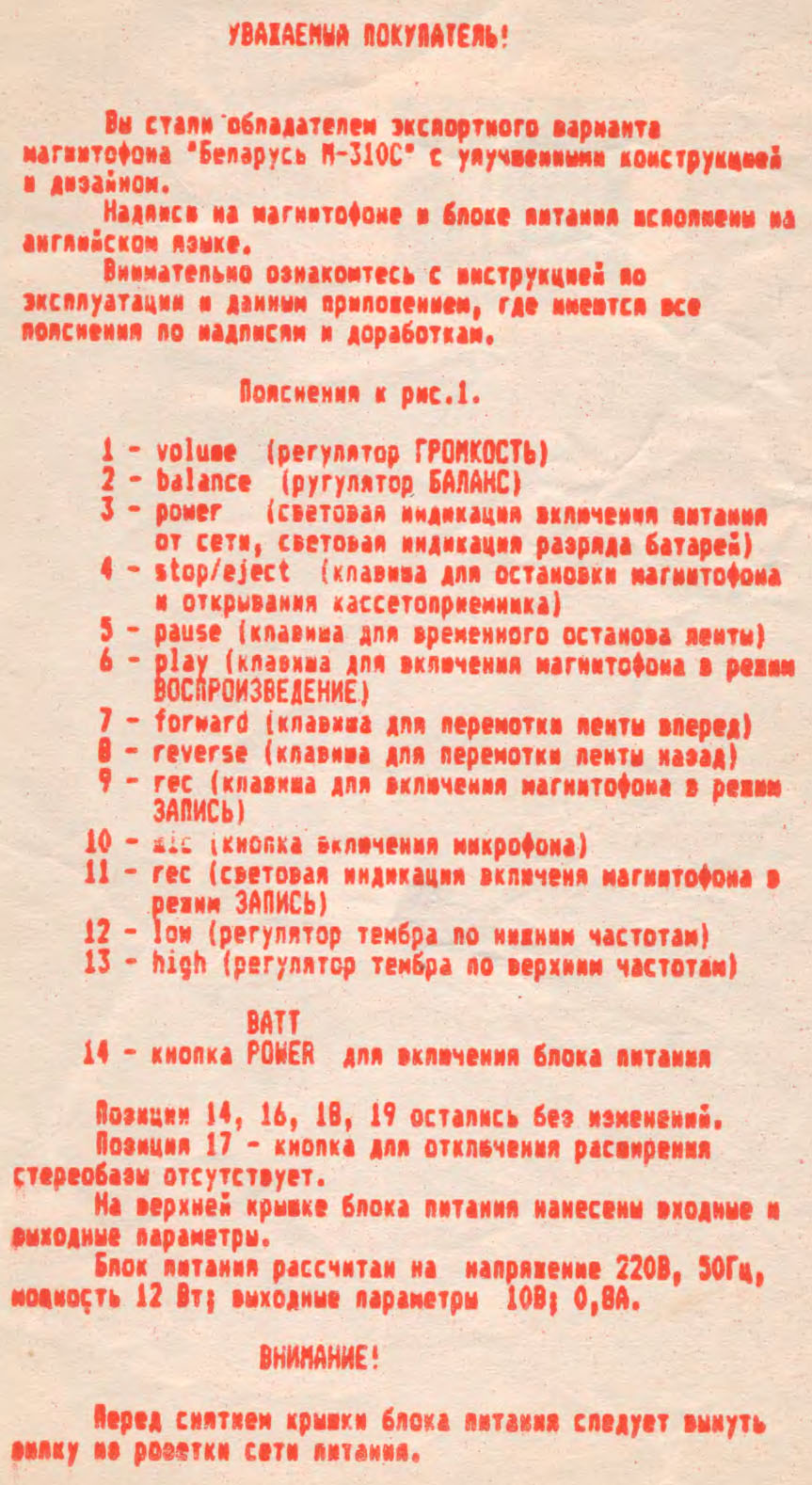

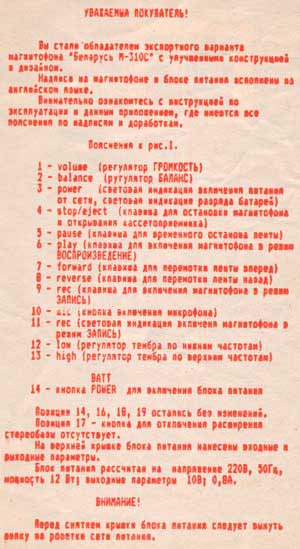

Памятка владельцу экспортного варианта магнитофона Беларусь

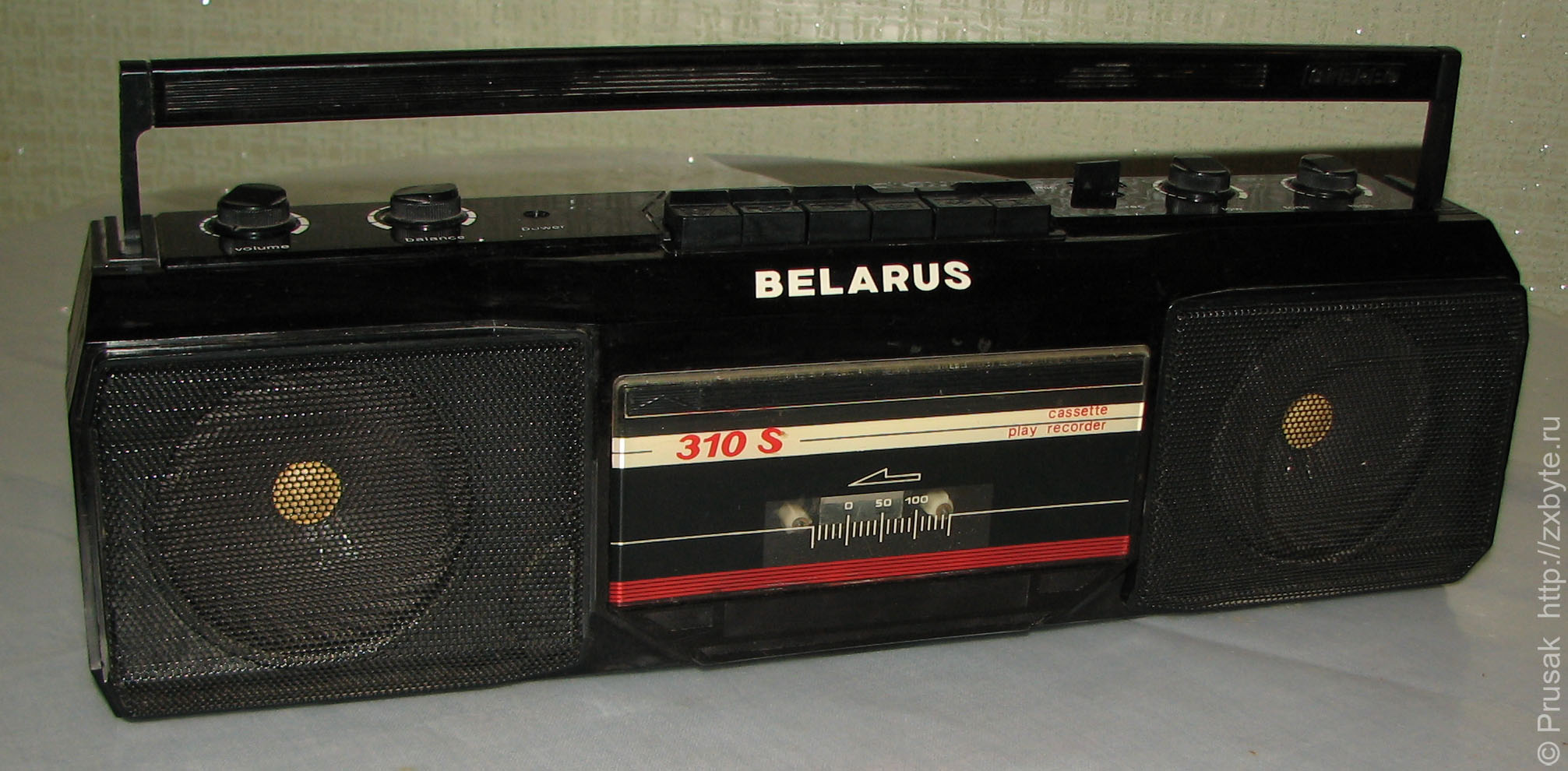

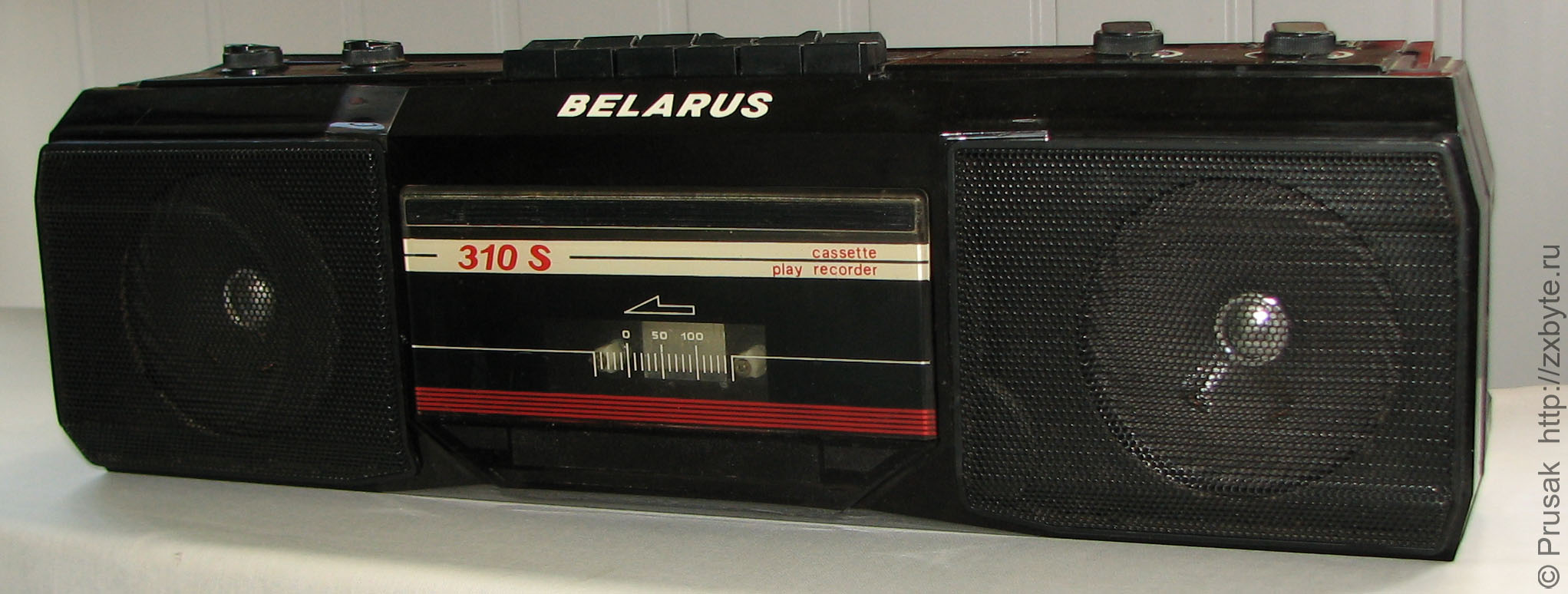

Экспортный вариант «Беларусь М-310С», вид спереди

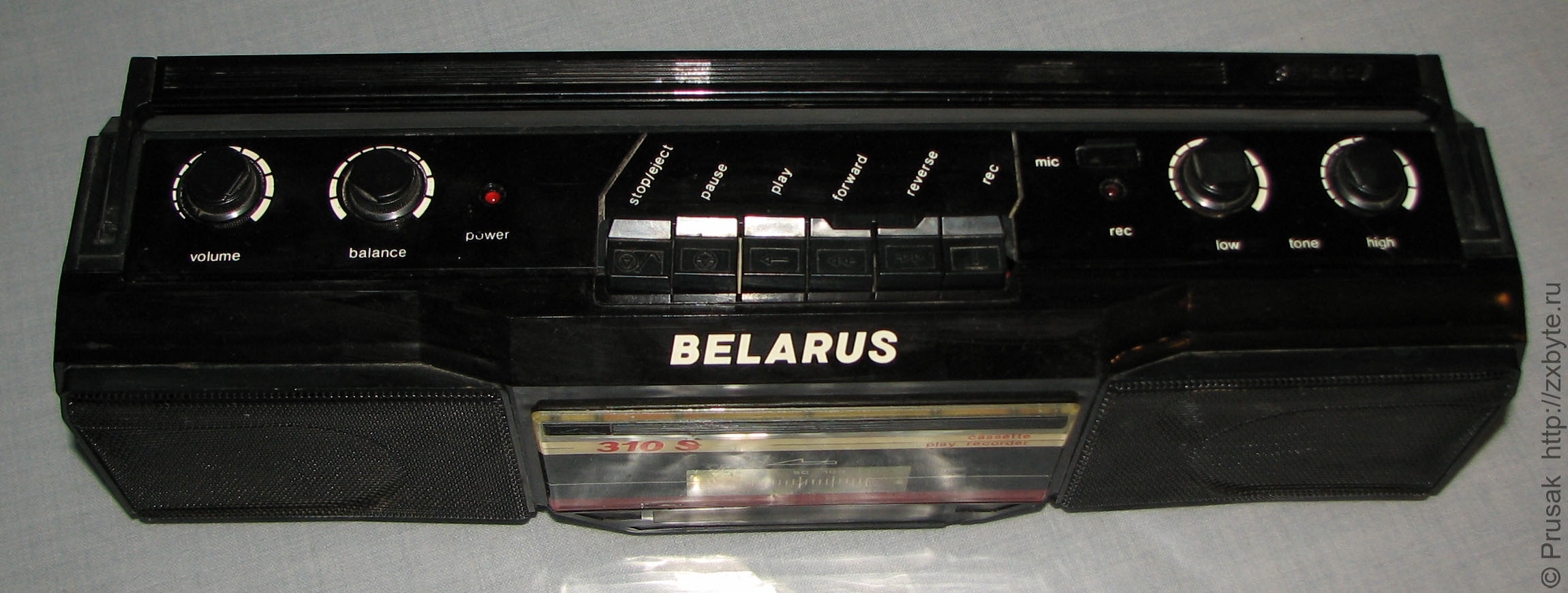

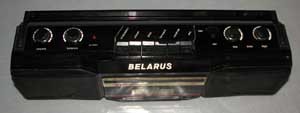

Экспортный вариант «Беларусь М-310С», вид сверху

Экспортный вариант «Беларусь М-310С», вид спереди

Экспортный вариант «Беларусь М-310С», вид сверху

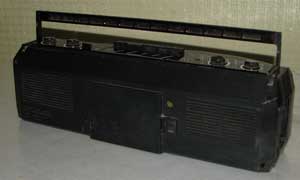

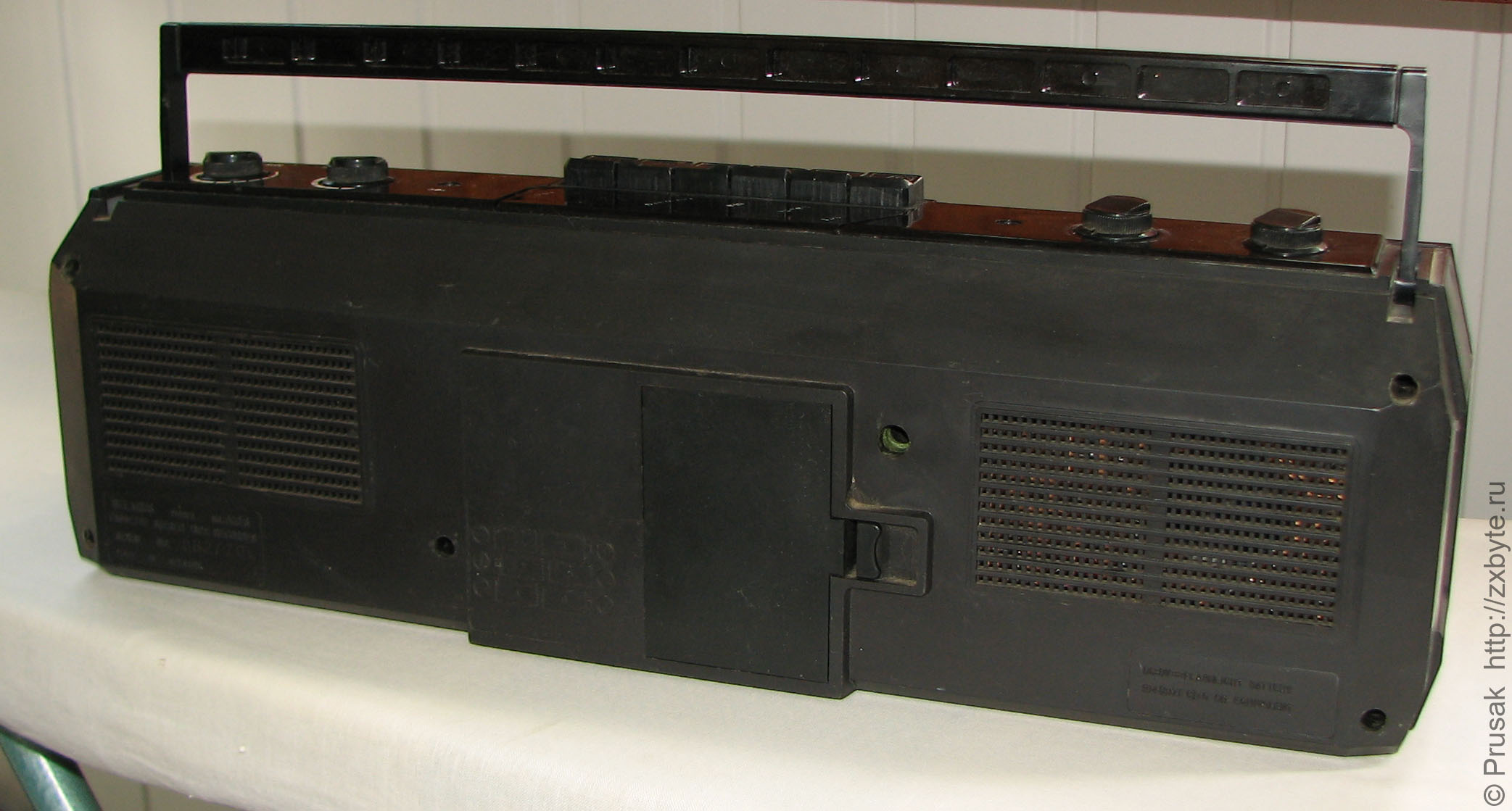

Экспортный вариант «Беларусь М-310С», вид сзади

Основное отличие этого варианта от предыдущего было в надписях на английском языке на корпусе магнитофона. По «внутренностям» магнитофоны вроде одинаковы. Несмотря на то, что в листке написано, что для экспортного варианта отсутствует кнопка включения расширения стереобазы, в этом экземпляре такая кнопка есть.

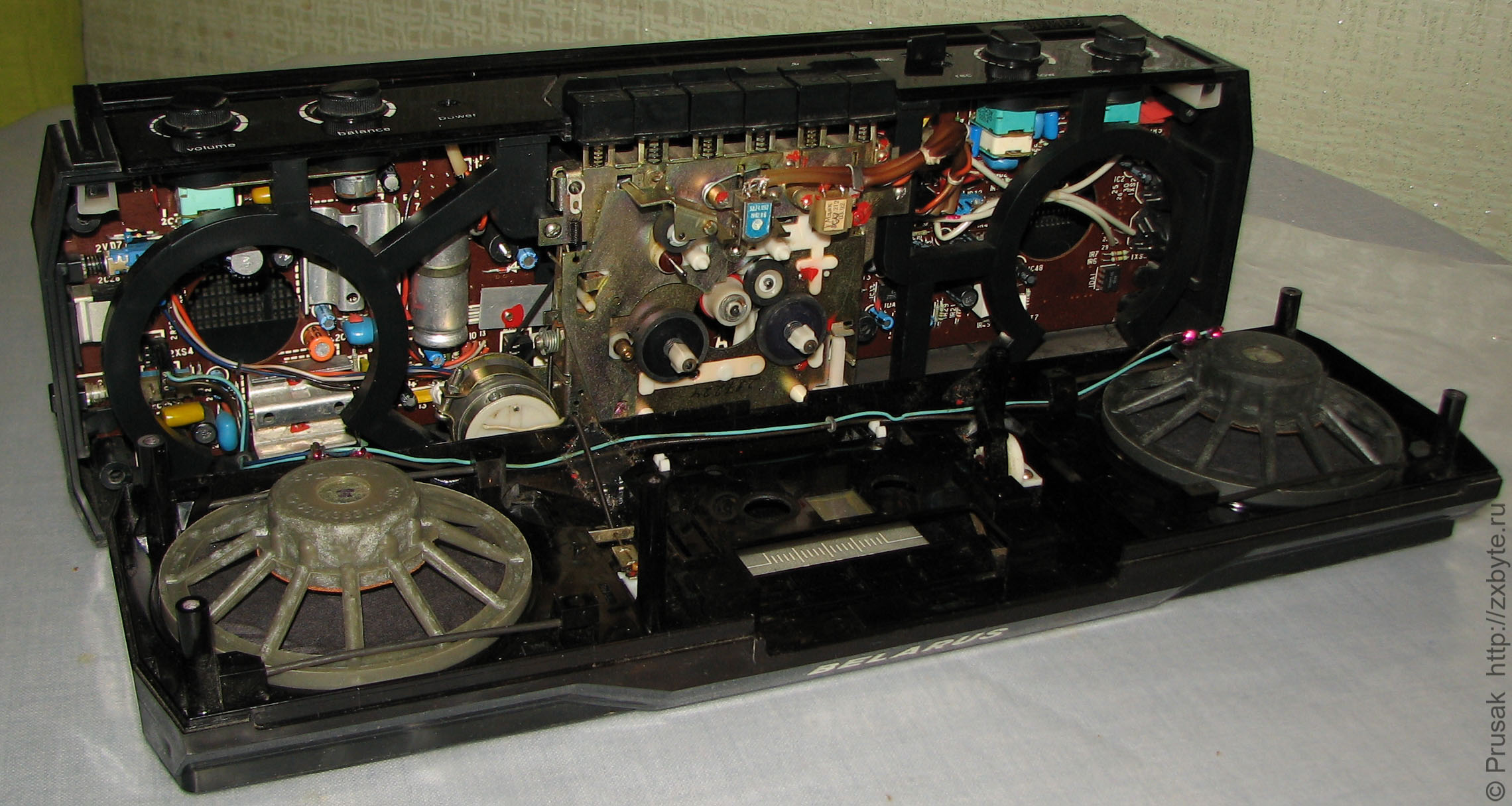

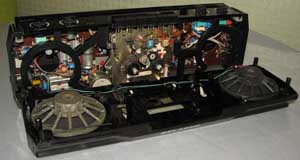

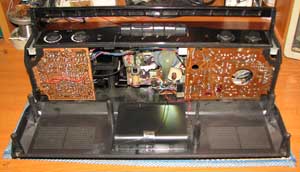

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид спереди

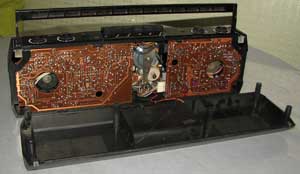

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид сзади

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид спереди

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид сзади

Ещё один экспортный вариант «Беларусь М-310С»

Мне попался экспортный вариант «Беларусь М-310С», который отличается от предыдущего.

Экспортный вариант «Беларусь М-310С», вид спереди

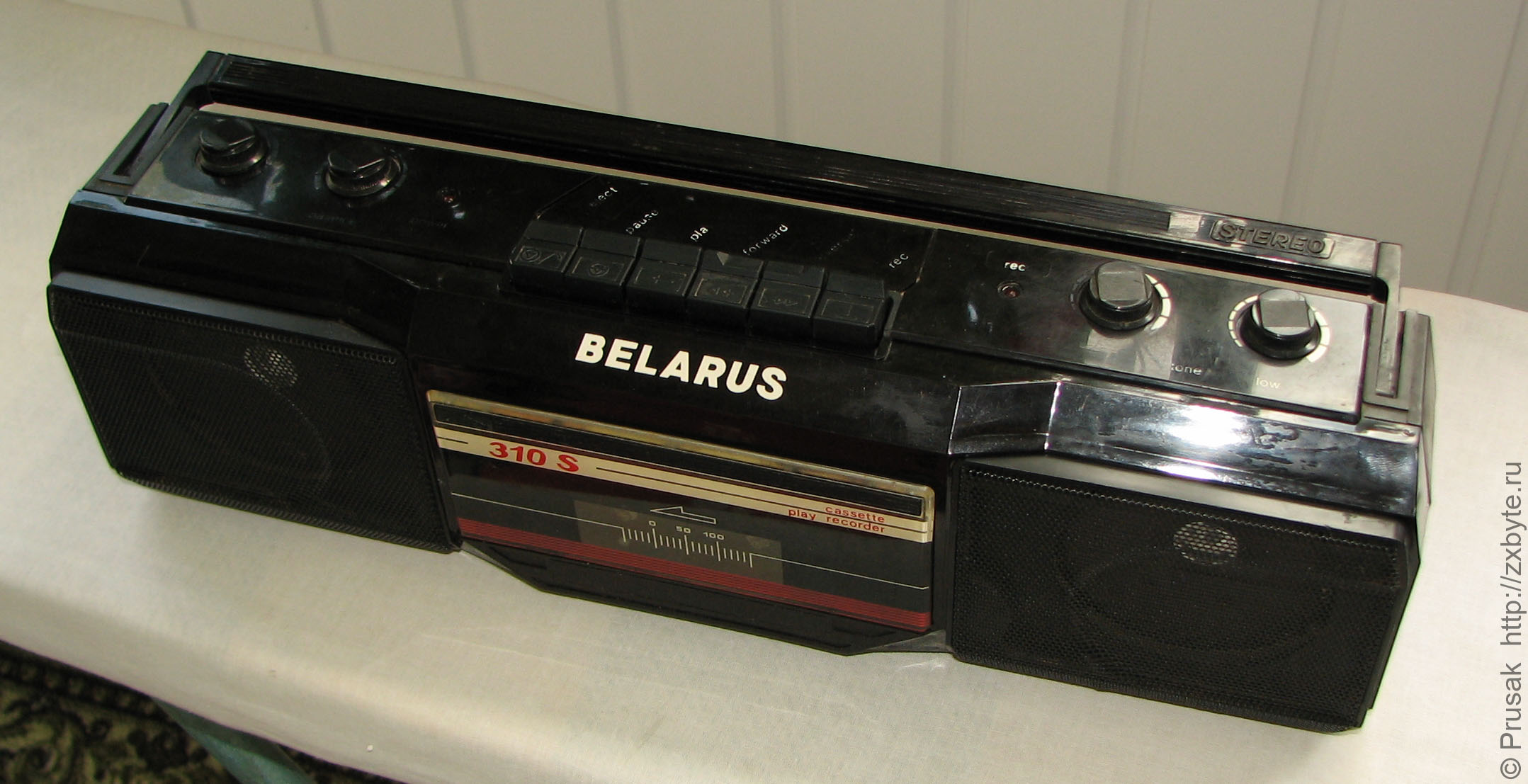

Экспортный вариант «Беларусь М-310С», вид сверху

Экспортный вариант «Беларусь М-310С», вид спереди

Экспортный вариант «Беларусь М-310С», вид сверху

Экспортный вариант «Беларусь М-310С», вид сзади

По внешнему виду отличие состоит в отсутствии кнопки включения записи с внешнего микрофона и отсутствии кнопки включения расширения стереобазы. Если заглянуть внутрь магнитофона, видно, что плата предварительного усилителя гораздо меньших размеров, чем у предыдущего варианта.

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид спереди

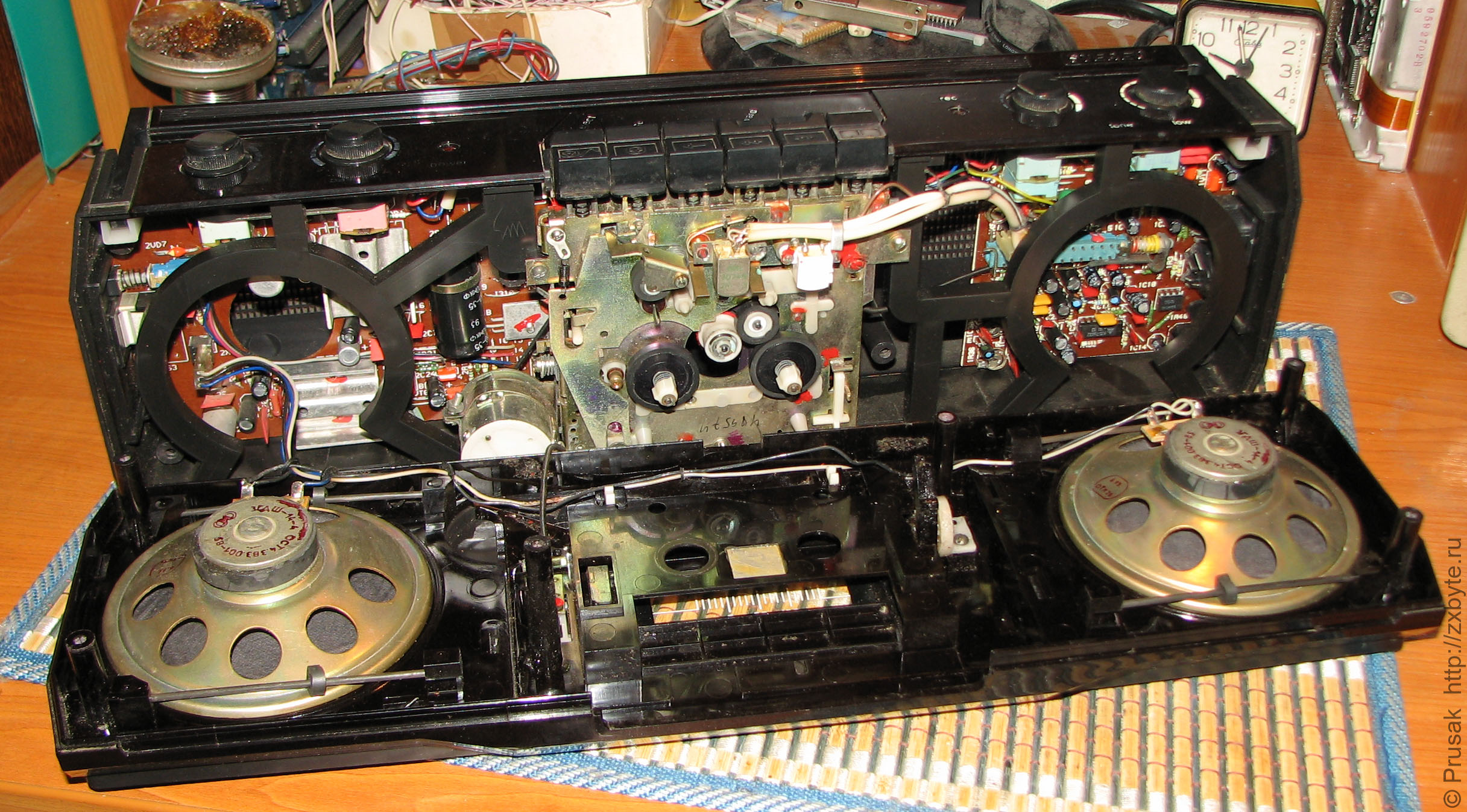

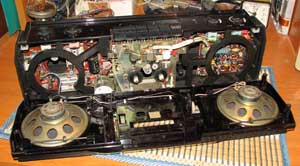

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид сзади

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид спереди

Экспортный вариант «Беларусь М-310С» в разобранном виде, вид сзади

Имеющаяся документация по данной модели:

		Описание магнитофона «Беларусь М-310С» из журнала «Радиолюбитель»
		Руководство по эксплуатации и схема магнитофона «Беларусь М-310С» 1991 года выпуска
		Руководство по эксплуатации и схема магнитофона «Беларусь М-310С» 1992 года выпуска
