Восставшие из могилы

Церикопик одобряет эту статью

Скупщик драгметаллов негодует

Не секрет, что многие и многие «Байты» оказались на свалке или были безжалостно разломаны жадными до драгметаллов скупщиками или даже собственными владельцами. Также немало компьютеров было убито своими жопорукими хозяевами, которые не могли нормально сделать расширение памяти или ещё какую-нибудь хрень, и в процессе доработки нафиг превращали плату Байта в набор микросхем для последующей распайки на детали. Часть компьютеров оказалась на свалке, потому что стали не нужны никому. И прочее, прочее, прочее...

Я тоже не без греха. У меня самоубился один «Байт», но не из-за кривых рук, а из-за сгоревшего источника питания. Да так самоубился, что его легче было распаять, чем чинить. Короче, «Байт», я распаял. А совесть-то гложет: «ты лишил жизни компьютер». Беда, в общем. Однако грехи надо замаливать.

Число «воскрешённых» «Байтов» на данный момент составляет порядка двух десятков, однако я тогда не ставил себе цель зафиксировать данные каждого компьютера, поэтому приведу список только некоторых:

Компьютер №1

Дата восстановления - этак год 2009. Давно было, уже не помню.
s/n 46199 06.93

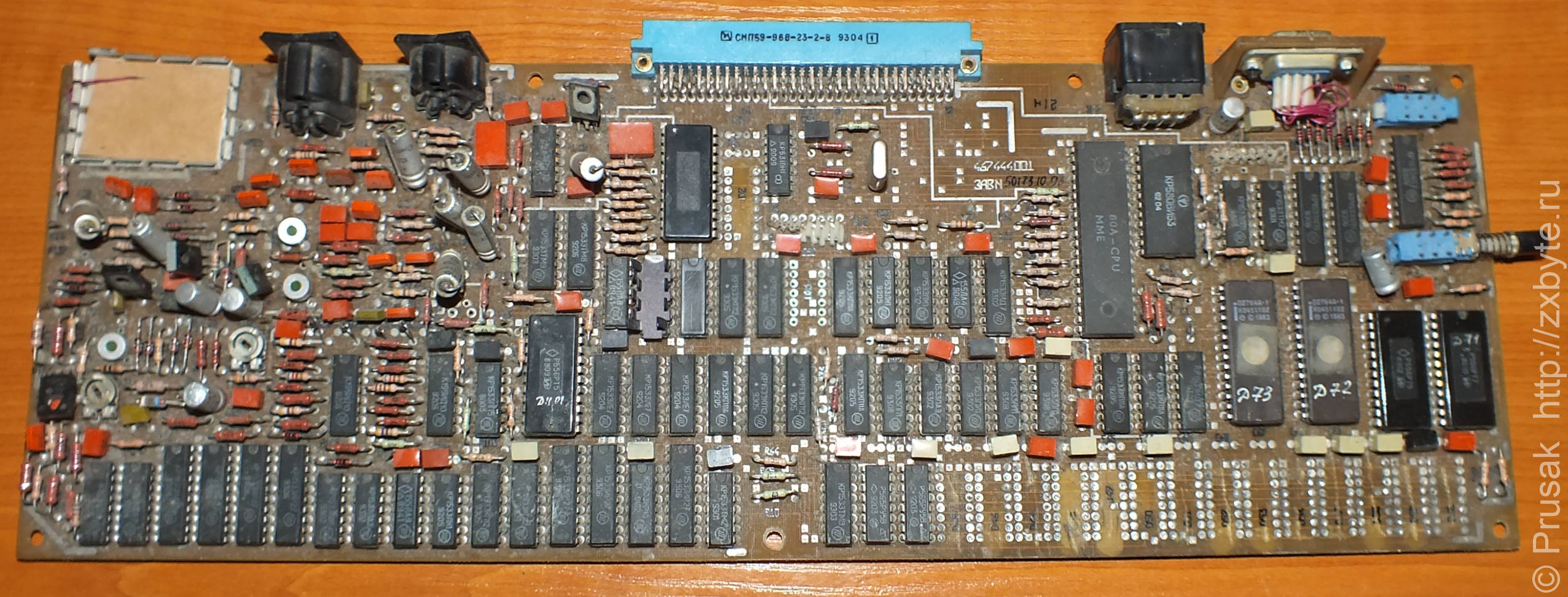

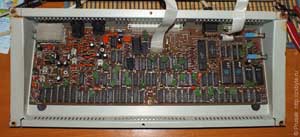

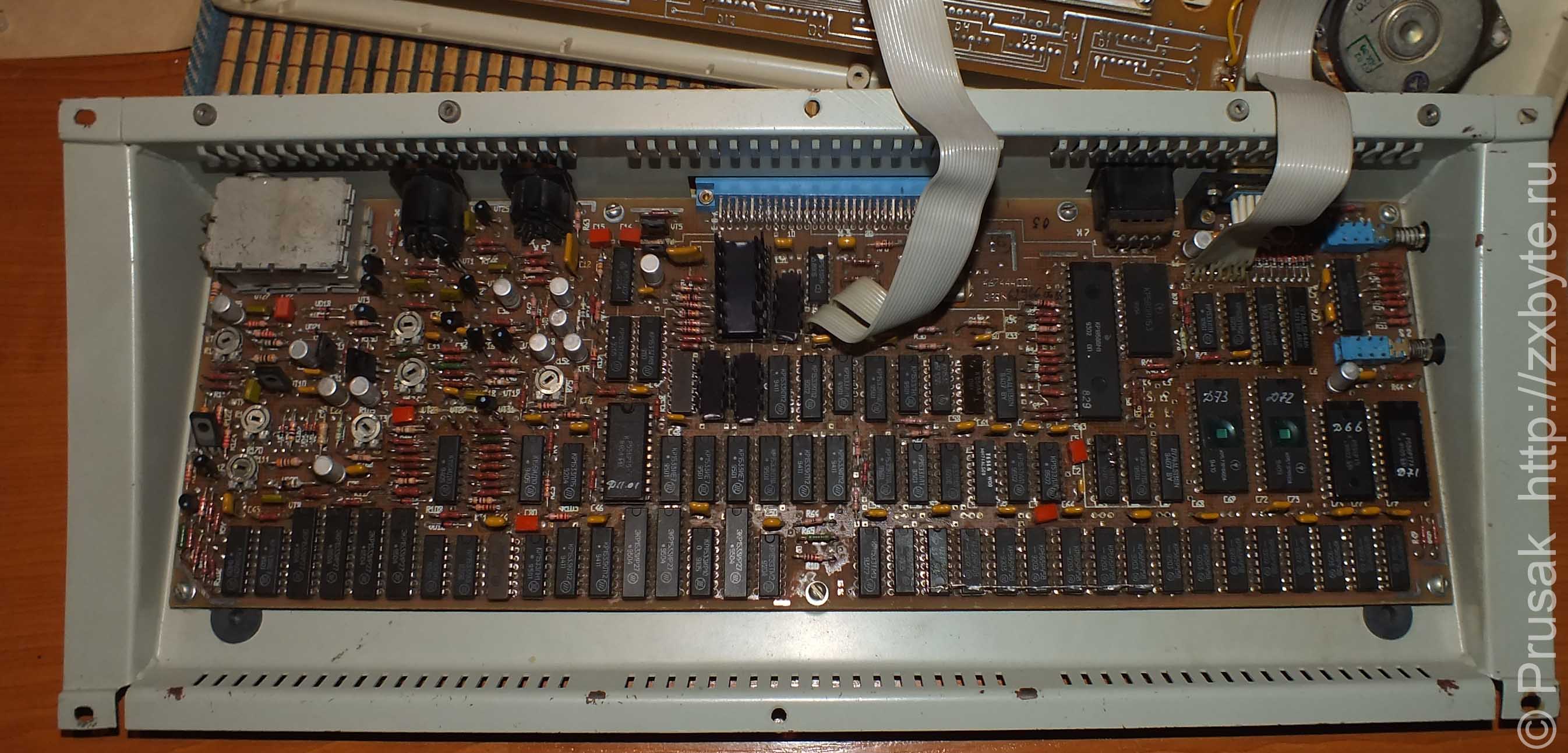

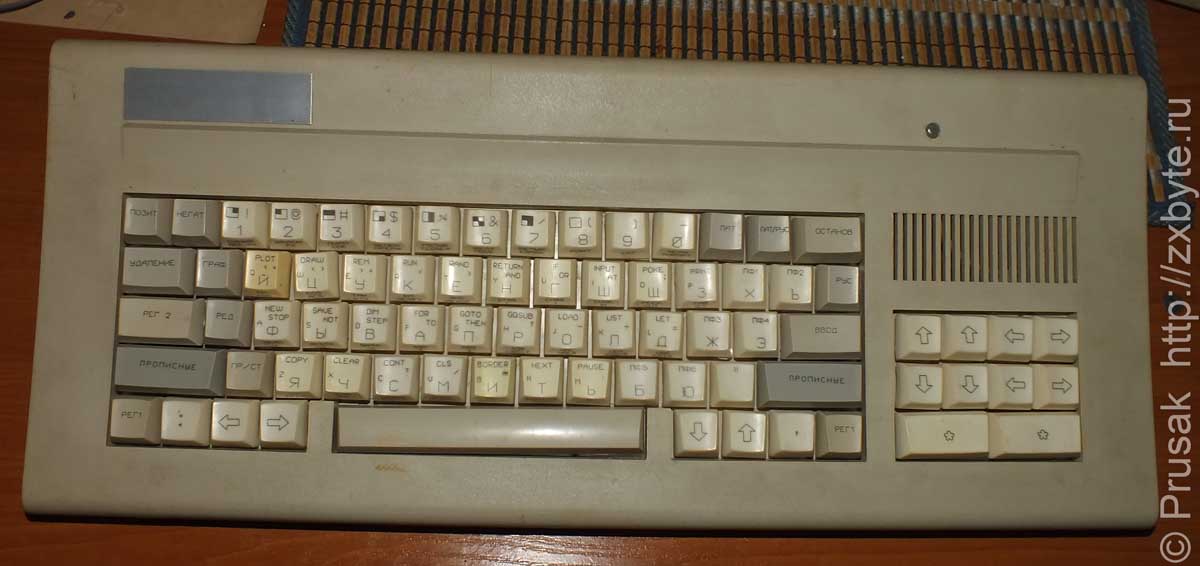

Этот компьютер был спасён после попадания +12В в канал +5В

Этот «Байт» достался мне в совершенно нерабочем виде. Внешне компьютер выглядел пристойно, а на самом деле вместо +5В на него подали +12В, в результате чего выгорело много микросхем. Лет 15 назад в аналогичном случае из-за недостатка опыта в ремонте «Байтов» я компьютер пустил на распайку. Но теперь было делом чести реанимировать компьютер.

Погорело в компе много чего - ОЗУ, ПЗУ, процессор, мелкая логика. По фотографии платы видно, что было паленое - я все замененные микросхемы на панельки поставил. Диагностика горелых микросхем и их последующая замена были для меня чрезвычайно кропотливым и долгим занятием, однако результат окупил все старания - компьютер был возвращён к жизни, и в последующем в нём была расширена память до 1МБ.

Компьютер №2

Восстанавливался в период 25-29.04.2012
s/n 47301 07.93

Компьютер после ремонта

Диагноз - обрыв нескольких проводников во внутренних слоях платы, после чего прежний владелец компьютера просто начал его распаивать на детали.

Лечение - недостающие микросхемы впаяны, оборванные дорожки найдены и восстановлены. Выгоревшие микросхемы заменены. Компьютер почищен и отмыт от грязи.

Компьютер №3

Восстанавливался в период 16-22.04.2012
s/n 37311 10.92

Это VIP-клиент - первый компьютер Byteman'а.

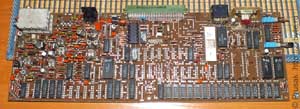

Компьютер до ремонта

Диагноз - «посыпалось» ПЗУ, при его демонтаже произошло расслоение платы в местах установки ПЗУ и нарушение целостности всех проводников, проходящих в тех местах. После чего «Байт» был признан невосстанавливаемым и отдан на распайку.

В результате - возвращены на место отпаянные элементы, заменены неисправные микросхемы, восстановлены оборванные дорожки в количестве нескольких десятков штук.

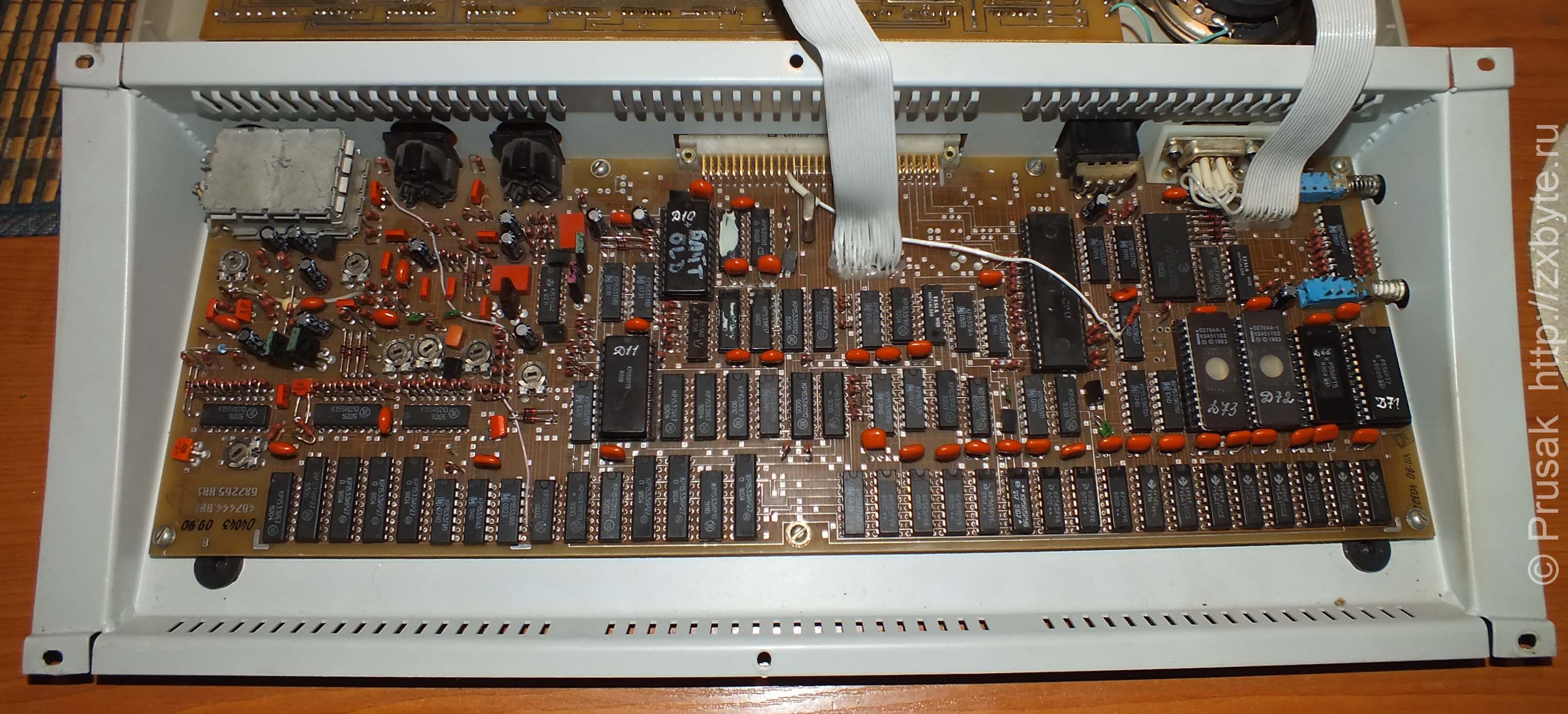

Компьютер после ремонта

Компьютер №4

Восстанавливался в период 1-5.05.2012
s/n 62966 06.95

Внешне компьютер не паялся и не трогался никем. Но не работал. Вероятнее всего компьютер хранился в помещении с парами кислот (или ещё чего-нибудь агрессивного), потому что выводы микросхем были покрыты слоем ржавчины. Самые «ржавые» микросхемы оказались нерабочие. Почему так - хз, может внутрь микросхем чего-нибудь проникло, не знаю.

Лечение - явно неисправные микросхемы заменены. Много головной боли доставила микросхема КР1533КП12 с отгоревшим входом. Ни осциллографом, ни логическим пробником такая неисправность не диагностировалась. Пришлось мыслить логически. Неисправность проявлялась в том, что левая половина экрана была нормальная, а правая забита мусором. Итого первые 16 байт строки выводились нормально, а вторые 16 байт - неверно. Подозрение пало на бит A4 шины данных. Этот бит шёл на DD40 (КР1533КП12). После замены оной компьютер заработал как надо. Однако ж три дня ушло на дигностирование этой неисправности.

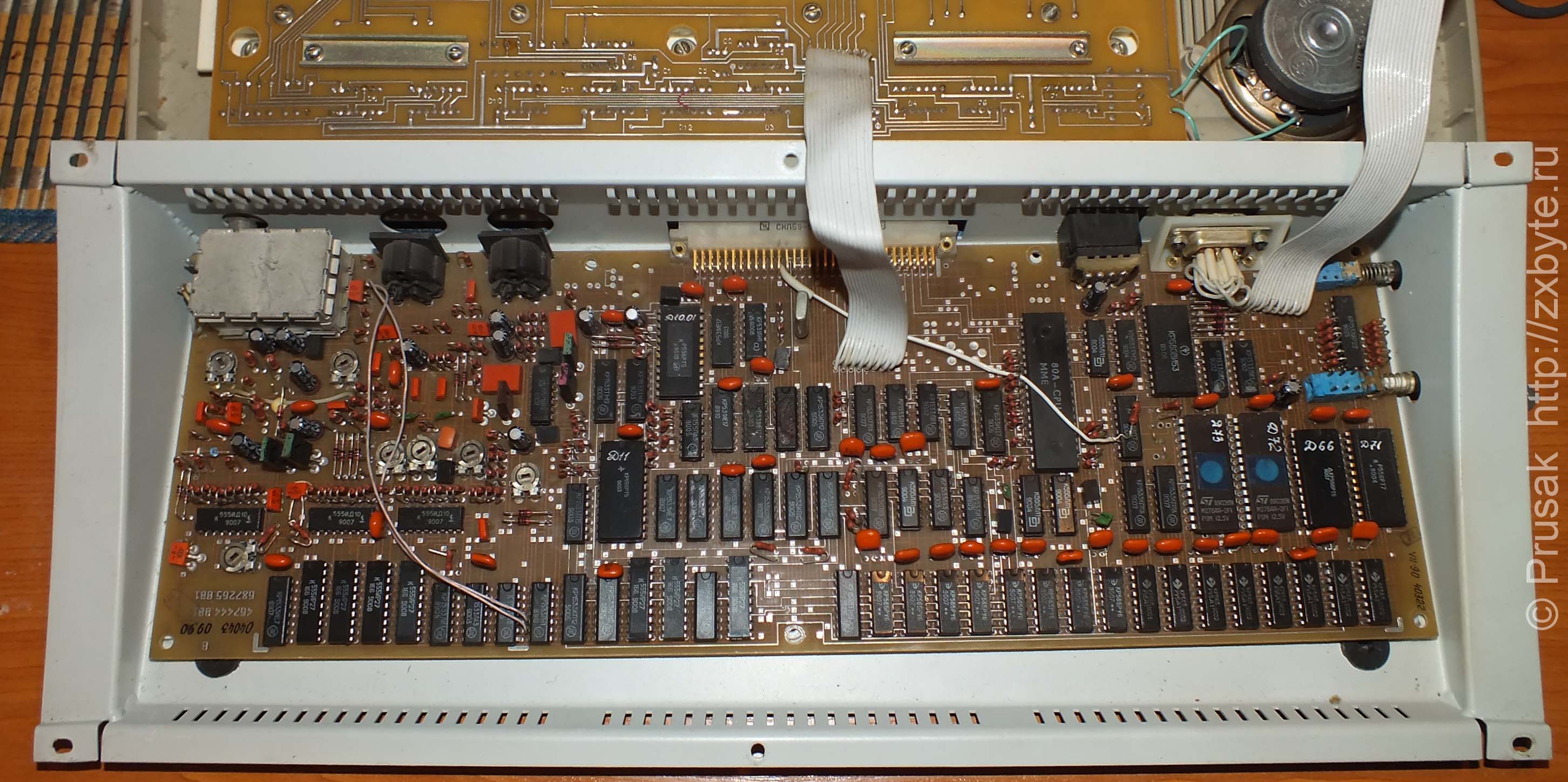

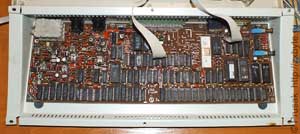

Компьютер после ремонта

Компьютер №5

Восстанавливался в период 2-6.03.2013
s/n 4043 09.90

Этот компьютер я очень долго искал - это так называемая старая модификация «Байта». Интересно, что когда этот комп был позарез нужен - я предлагал на аукционах за него неплохие деньги, но никто не откликнулся. А когда я плюнул на это дело - комп подвернулся почти задаром, благодаря BREEZ'у, который внимательно отслеживал лоты на аукционах и вовремя «маякнул», когда компьютер появился в продаже.

Компьютер попался девственно чистый - с пломбой. В нём никто не копался, за исключением работников мастерской, которые паяли доработку для подключения контроллера дисковода. Однако несмотря на это комп совершенно отказался работать.

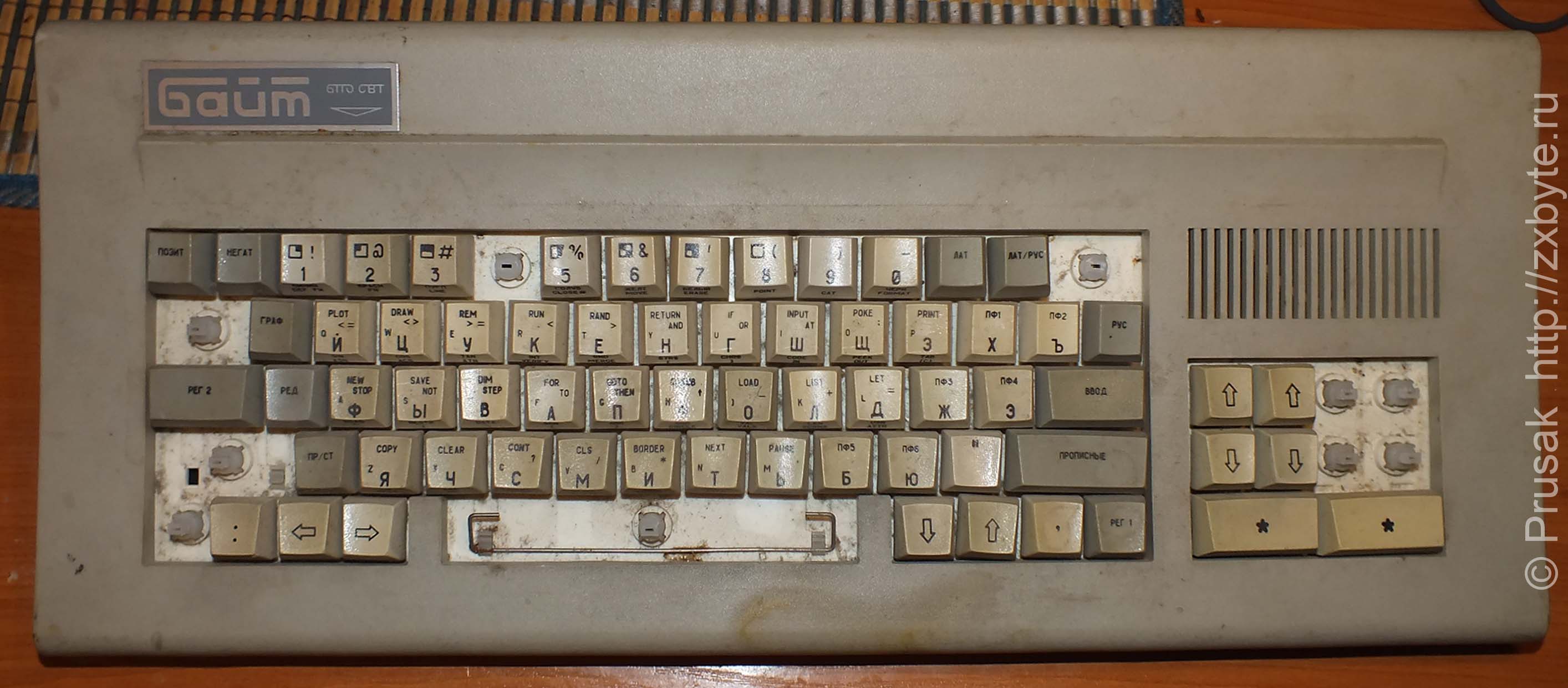

Компьютер до ремонта. На плате компьютера виден белый провод доработки для подключения TR-DOS. В левой части платы проводом МГТФ сделана инверсия синхросигнала для нормального подключения к телевизорам

Интересная неисправность - полное выгорание всех микросхем в результате попадания высокого напряжения со стороны телевизора через RGB-выход. На самом деле в процессе диагностики и ремонта оказалось, что абсолютно все микросхемы оказались паленые. Такое в моей практике впервые. Транзисторы, за исключением транзисторов выходных каскадов RGB, оказались целые. Будь это обычный «Байт», я бы плюнул и пустил плату в распайку. Но этот «Байт» необычный, поэтому я решил не жалеть средства, силы и время на его восстановление. Да, пришлось выкусить вообще все микросхемы и впаять новые.

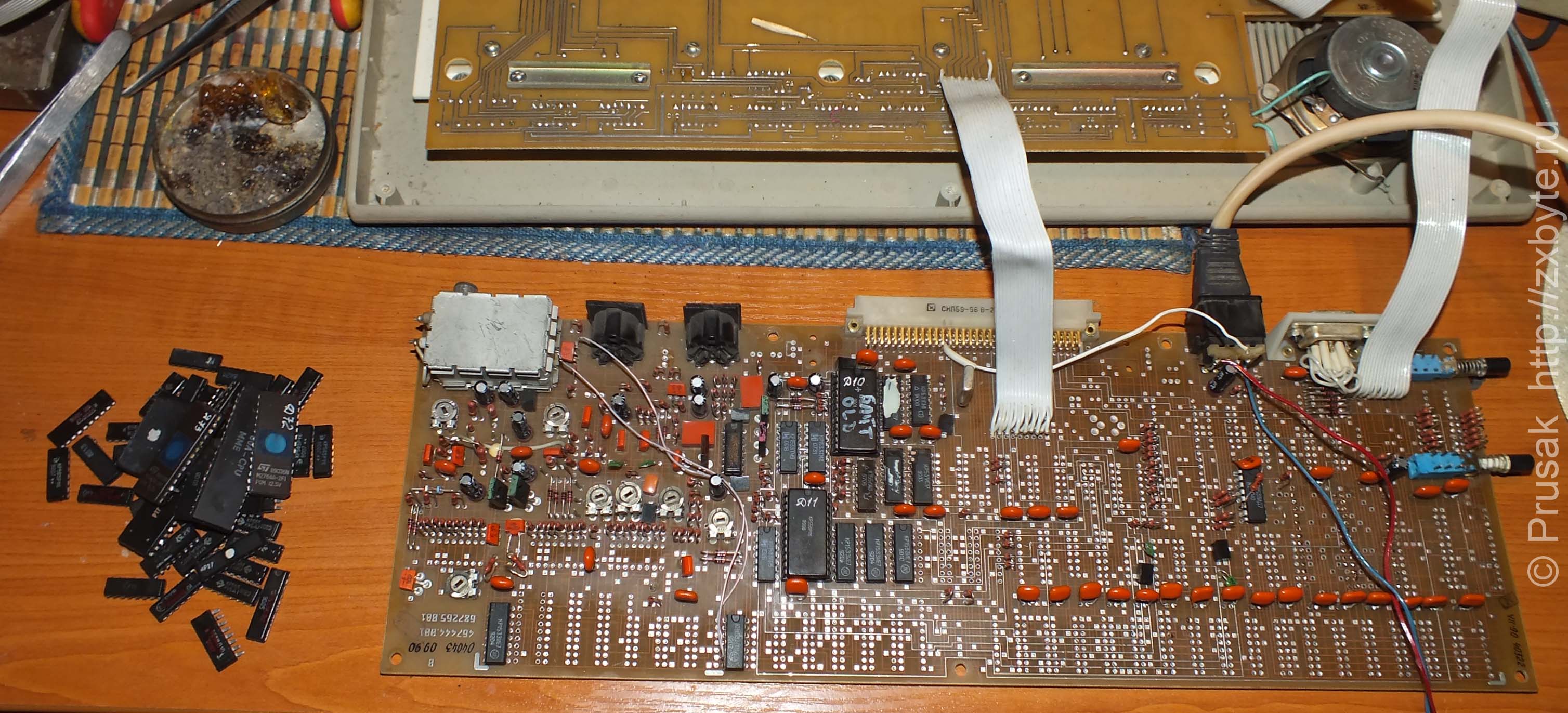

Компьютер в процессе восстановления. Все паленые микросхемы выкушены. Микросхемы, уже стоящие на плате - это новые впаянные микросхемы. Плата очень похожа на конструктор «собери компьютер Байт сам»

Несмотря на все мои усилия компьютер таки заработал :)

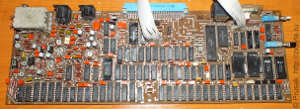

Компьютер после ремонта

Компьютер №6

Восстанавливался в период 3-5.05.2013
s/n 50173 10.93

Этот компьютер был спасён почти из крематория - его нещадно распаивали на свечке.

Компьютер до ремонта

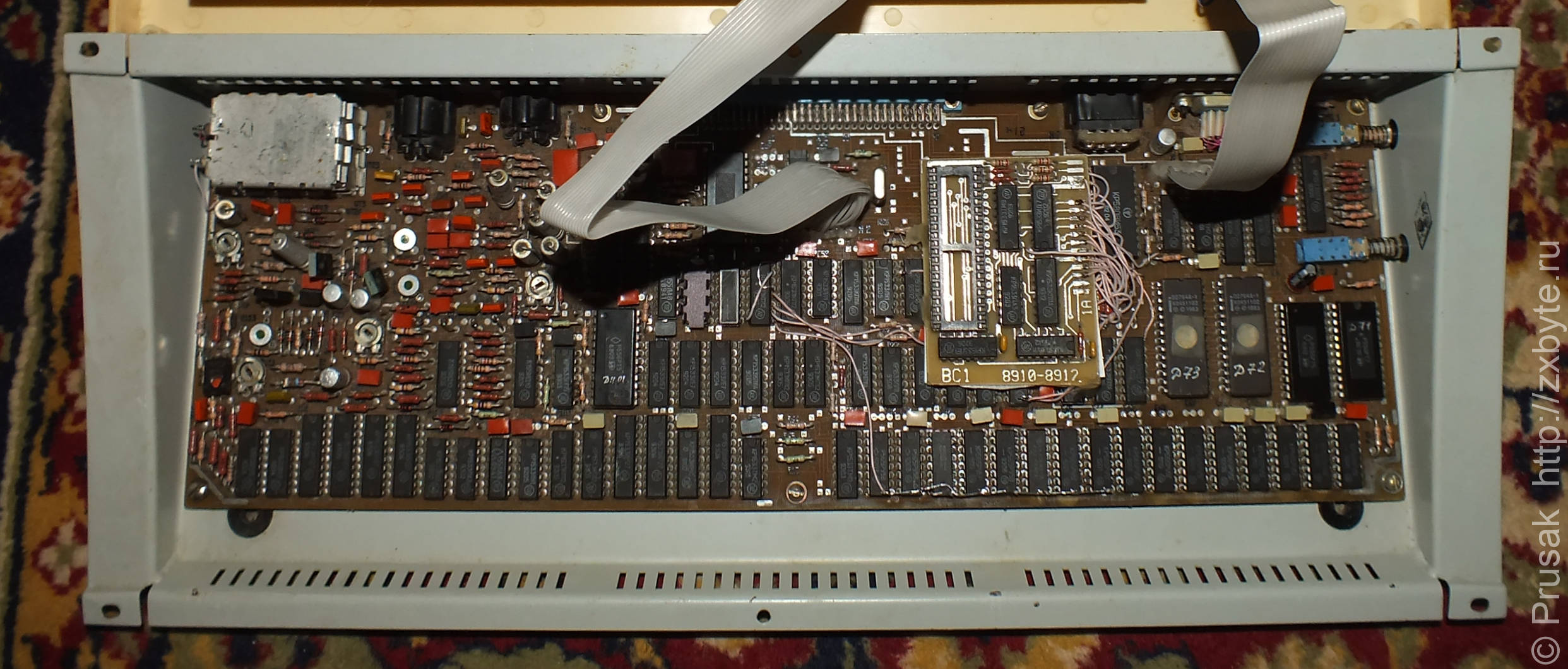

Недостающие микросхемы и другие отпаянные элементы были установлены на плату. При распайке платы на открытом огне часть дорожек во внутренних слоях платы оборвалась. При этом наблюдается «плавающий» контакт - то есть сигнал, то его нет. Диагностика таких неисправностей отнимает много времени. Но в конце-концов все глюки были побеждены. Мало того, в «Байт» дополнительно установлена плата расширения памяти BC-1. Объём ОЗУ стал 128К:

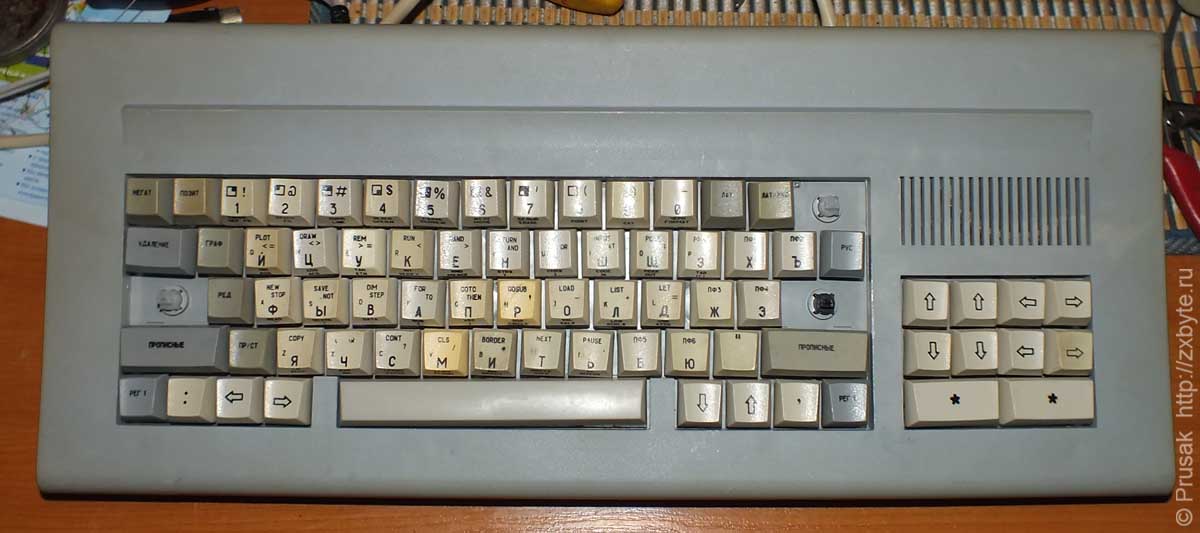

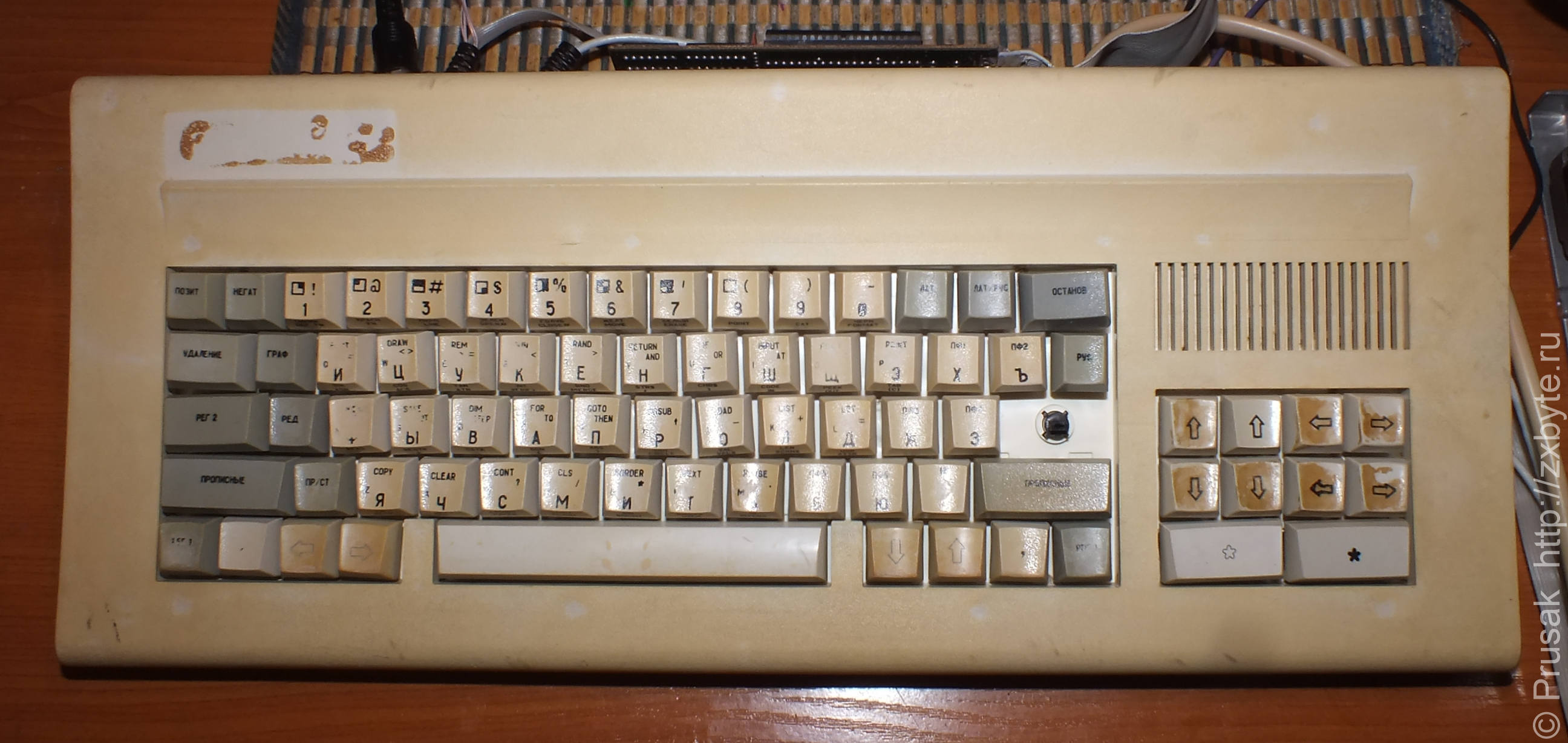

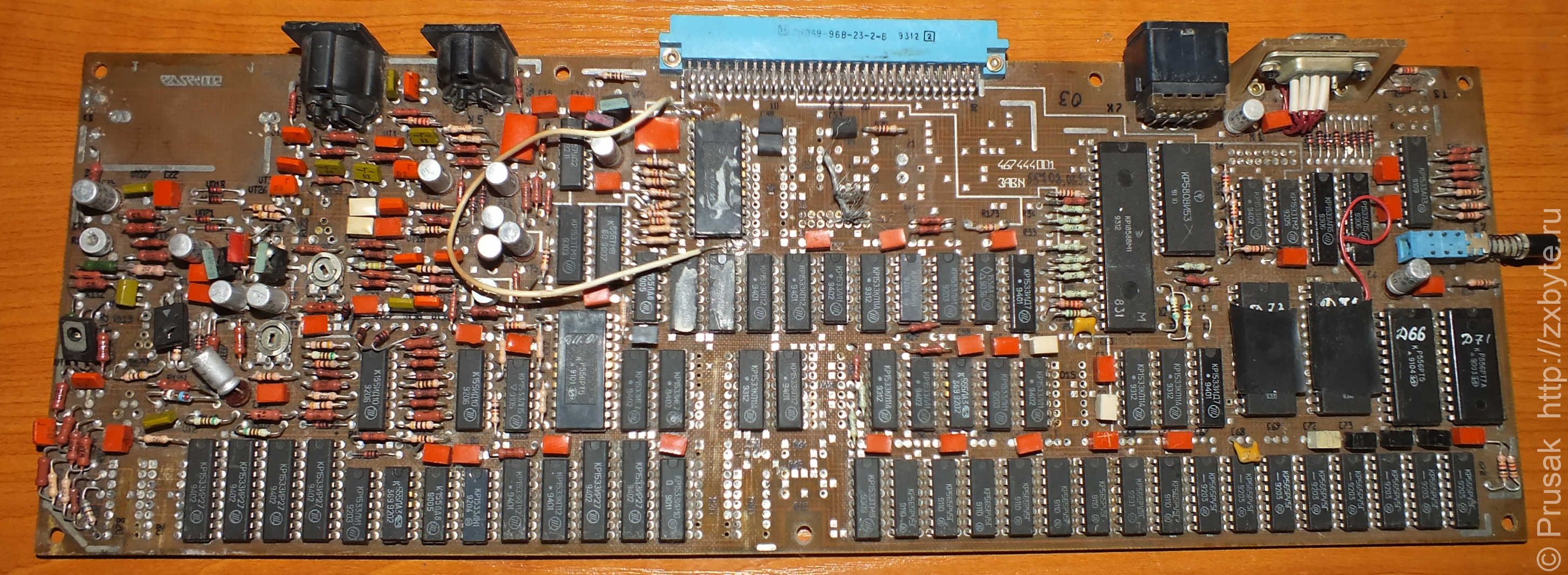

Компьютер после ремонта

Когда компьютер попал ко мне, он был без корпуса и клавиатуры. Пришлось из остатков запчастей ставить то, что было под рукой. Как видно, клавиши идут «вразнобой» - то желтые, то белые, то с лазерной гравировкой, то без неё. Мои запасы запчастей не безграничны, и на этом экземпляре «Байта» они почти закончились. Но радует то, что ещё один «Байт» спасён от свалки.

Компьютер №7

Восстанавливался в период 7-14 мая 2013 (окончательно отремонтирован 11 июня 2013).
s/n 55708 03.94

Ещё одна жертва крематория :)

Его тоже начали распаивать на свечке. В отличие от предыдущего этот компьютер пошёл на распайку «за дело» - его плата стала «сыпаться». Проводники во внутренних слоях платы обрываются прямо на глазах. Ещё на заводе часть обрывов была устранена, но из-за появления новых неконтактов компьютер было решено отправить «фтопку».

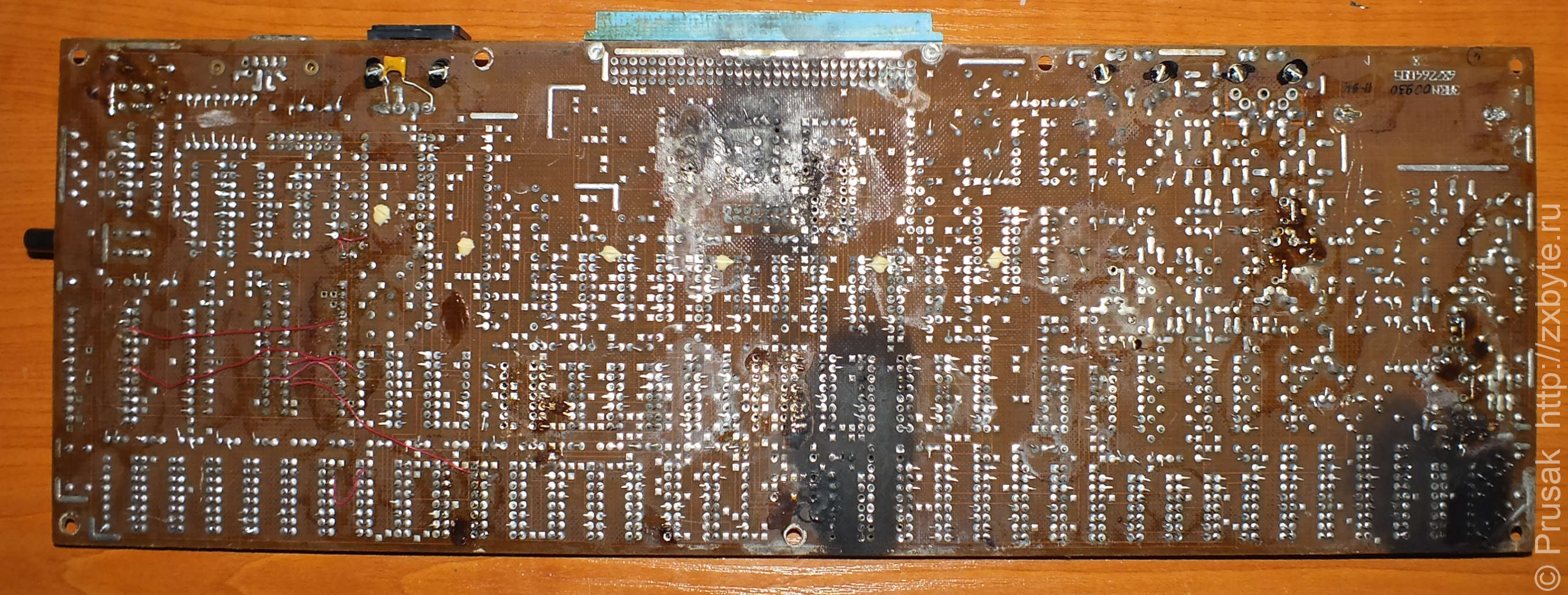

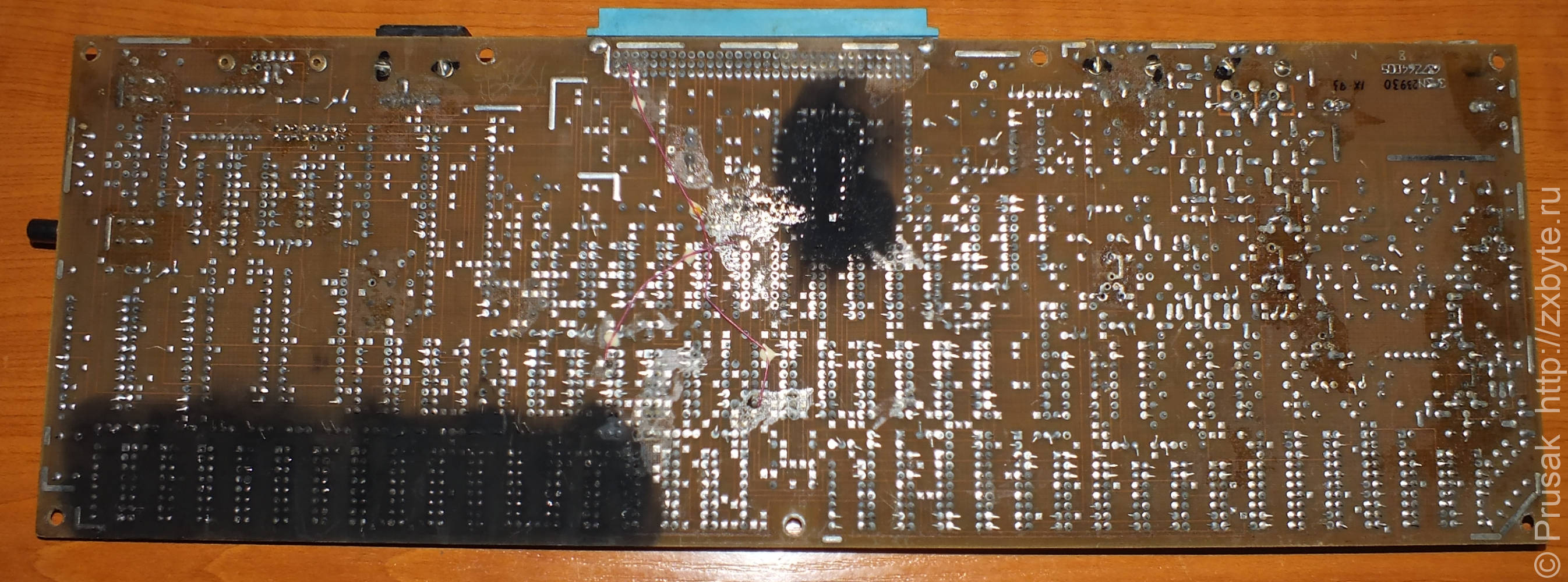

Компьютер до восстановления

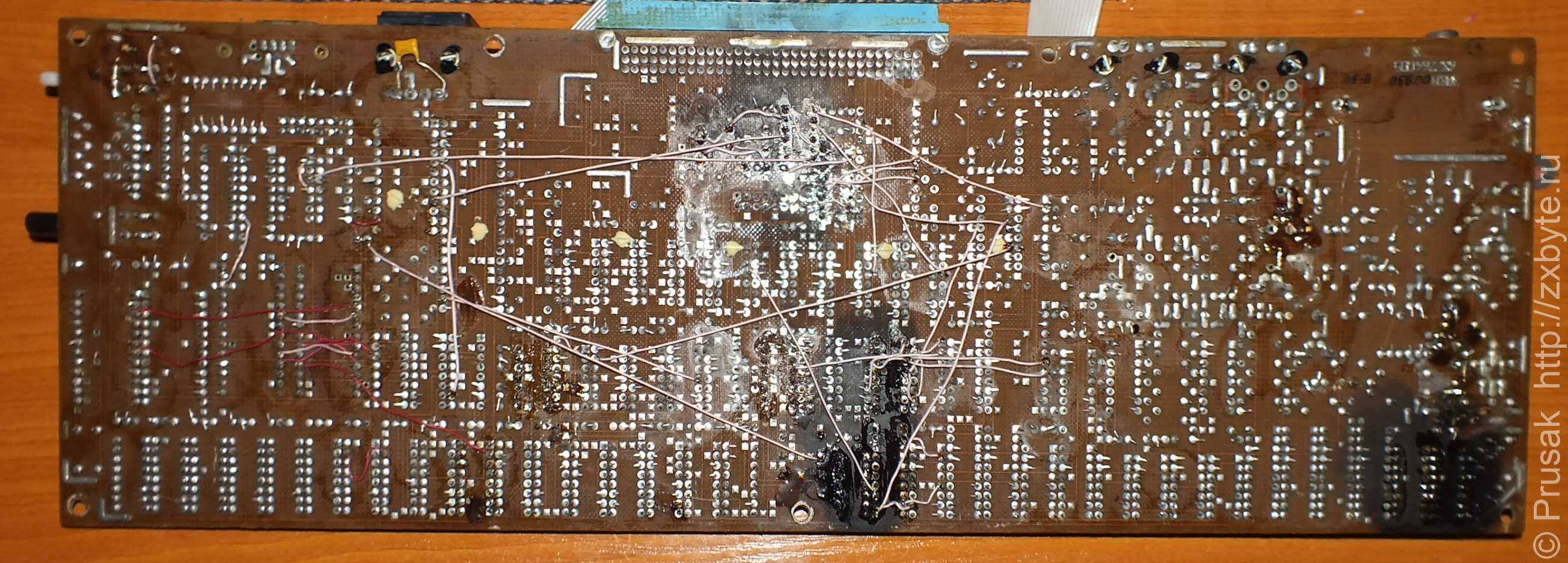

Распайка на свечке внесла свою лепту - в местах обугливания платы дополнительно появилось много неконтактов. Всё это пришлось «прозванивать» и устранять. В конце-концов работа была успешно завершена:

Компьютер после ремонта

К сожалению ни корпусов, ни клавиатур для «Байтов» у меня уже не осталось. Так что компьютер восстановлен в виде платы.
---------------
Обновлено 11.06.2013:
В моих запасах таки нашёлся корпус с клавиатурой для этого «Байта». Посему процесс его ремонта, можно сказать, завершён на все 100%:

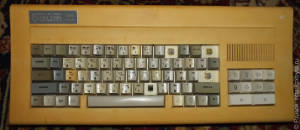

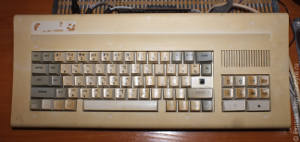

Восстановленный компьютер
